ELM.03 · pytanie #564

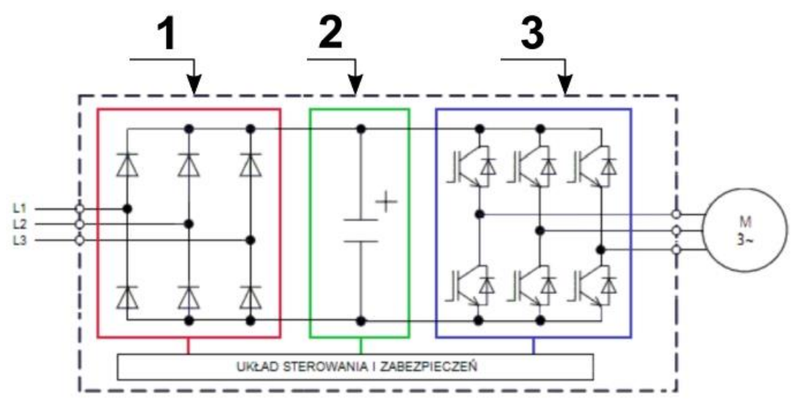

Na schemacie blokowym przekształtnika energoelektronicznego zastosowanego w napędzie mechatronicznym cyframi oznaczono podzespoły
- A1 – prostownik niesterowany, 2 – filtr, 3 – falownik.
- B1 – prostownik niesterowany, 2 – falownik, 3 – filtr.
- C1 – falownik, 2 – prostownik niesterowany, 3 – filtr.
- D1 – falownik, 2 – filtr, 3 – prostownik niesterowany.
Poprawna odpowiedź: A. 1 – prostownik niesterowany, 2 – filtr, 3 – falownik.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Odpowiedź jest poprawna, ponieważ prawidłowo identyfikuje podzespoły w schemacie blokowym przekształtnika energoelektronicznego używanego w napędach mechatronicznych. Blok 1 to prostownik niesterowany, który w rzeczywistości składa się z układu diod, przekształcającego prąd przemienny na stały. Jest to podstawowy element w wielu systemach zasilania, który zapewnia stałe napięcie do dalszego przetwarzania. Blok 2, będący filtrem, ma na celu wygładzenie tętnień w napięciu po wyprostowaniu, co jest kluczowe dla stabilności systemów zasilania oraz dla ochrony wrażliwych komponentów, takich jak układy sterujące. Blok 3 to falownik, który przekształca napięcie stałe z powrotem na napięcie przemienne, co jest niezbędne do kontrolowania prędkości i momentu obrotowego silników elektrycznych. W kontekście praktycznym, znajomość tych elementów jest niezbędna przy projektowaniu i wdrażaniu systemów automatyki przemysłowej zgodnych z normami IEC 61800 oraz IEC 60034, które regulują aspekty wydajności i bezpieczeństwa napędów elektrycznych.
