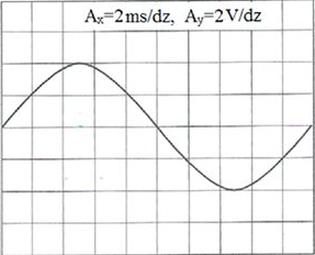

Na rysunku przedstawiono zrzut ekranu i ustawienia oscyloskopu. Jaka jest amplituda sygnału przedstawionego na ekranie?

Poprawna odpowiedź to 4V, ponieważ amplituda sygnału na oscyloskopie jest definiowana jako maksymalne wychylenie sygnału od wartości zerowej. W przypadku przedstawionego sygnału, który wychyla się o 2 kratki zarówno nad, jak i pod linią zerową, przy ustawieniu skali 2V na kratkę, obliczenie amplitudy sygnału jest proste. Każda kratka reprezentuje 2V, co oznacza, że 2 kratki nad i 2 kratki pod linią zerową dają łącznie amplitudę 4V. W praktyce, znajomość amplitudy sygnału jest kluczowa w wielu zastosowaniach inżynieryjnych, na przykład w analizie sygnałów audio, diagnostyce elektronicznej czy ocenie wydajności układów elektronicznych. Jest to standardowa procedura w pracy z oscyloskopem i zrozumienie tego pojęcia jest niezbędne dla poprawnej interpretacji pomiarów. Używając oscyloskopu, inżynierowie mogą określać właściwości sygnałów, co ma kluczowe znaczenie w projektowaniu systemów elektronicznych oraz w rozwiązywaniu problemów w układach elektronicznych.
