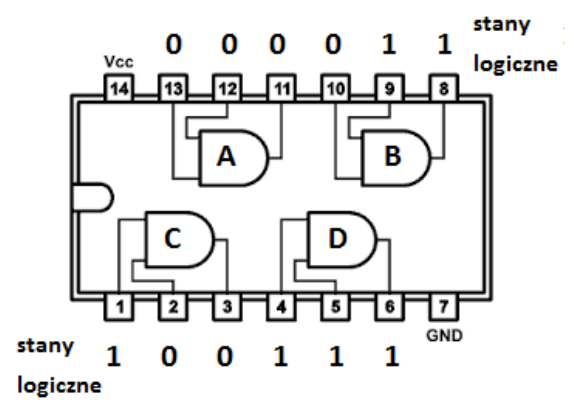

W układzie cyfrowym, którego strukturę i stany logiczne przedstawiono na rysunku, wskaż która bramka nie działa prawidłowo.

Bramka B jest rzeczywiście jedynym elementem układu, który wykazuje nieprawidłowe działanie. W przypadku bramki AND, która przyjmuje dwa wejścia, oczekiwany wynik logiczny przy stanie 0 i 1 na wejściu powinien wynosić 0. Jednak w analizowanym schemacie odnotowano, że na wyjściu bramki B uzyskano wynik 1, co jest niezgodne z podstawowymi zasadami działania tej bramki. W praktycznych zastosowaniach, takich jak projektowanie układów cyfrowych i systemów logicznych, niezwykle istotne jest, aby każdy komponent działał zgodnie ze swoimi specyfikacjami. Zrozumienie logiki działania bramek i umiejętność diagnozowania ich awarii jest kluczowa, szczególnie w kontekście budowy wydajnych systemów elektronicznych. W przypadku wykrycia błędów należy zawsze przeprowadzić dokładną analizę schematu oraz wyników wyjściowych, aby zidentyfikować przyczynę problemów oraz dokonać odpowiednich poprawek. Użycie symulatorów logicznych również może być bardzo pomocne w wizualizacji działania poszczególnych bramek, co pozwala na lepsze zrozumienie ich funkcji.
