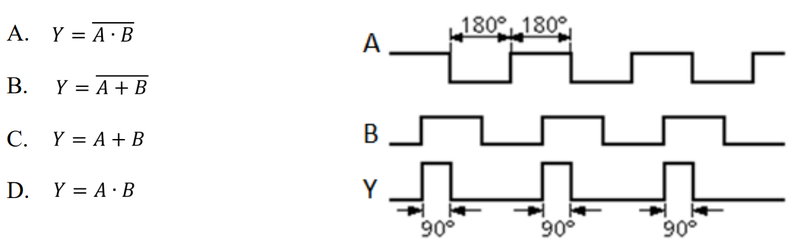

Na przedstawionym diagramie sygnał Y odpowiada funkcji logicznej

Poprawna odpowiedź to D, ponieważ diagram sygnałów jednoznacznie wskazuje, że sygnał Y osiąga stan wysoki wyłącznie wtedy, gdy zarówno sygnał A, jak i sygnał B są w stanie wysokim. Oznacza to, że sygnał Y działa zgodnie z funkcją logiczną AND. Funkcja ta jest podstawowym elementem w inżynierii cyfrowej oraz systemach logiki, ponieważ jest niezwykle istotna w projektowaniu układów cyfrowych, takich jak bramki logiczne. W praktyce, logika AND jest używana w różnych zastosowaniach, od prostych układów elektronicznych po zaawansowane systemy komputerowe. Przy projektowaniu układów używa się standardów takich jak IEEE 91 i IEEE 1164, które definiują sposoby implementacji i sprawdzania poprawności funkcji logicznych. Zrozumienie funkcji AND jest kluczowe dla każdego inżyniera zajmującego się projektowaniem oraz analizą układów logicznych, a także dla programistów, którzy używają tej logiki w programowaniu warunkowym.
