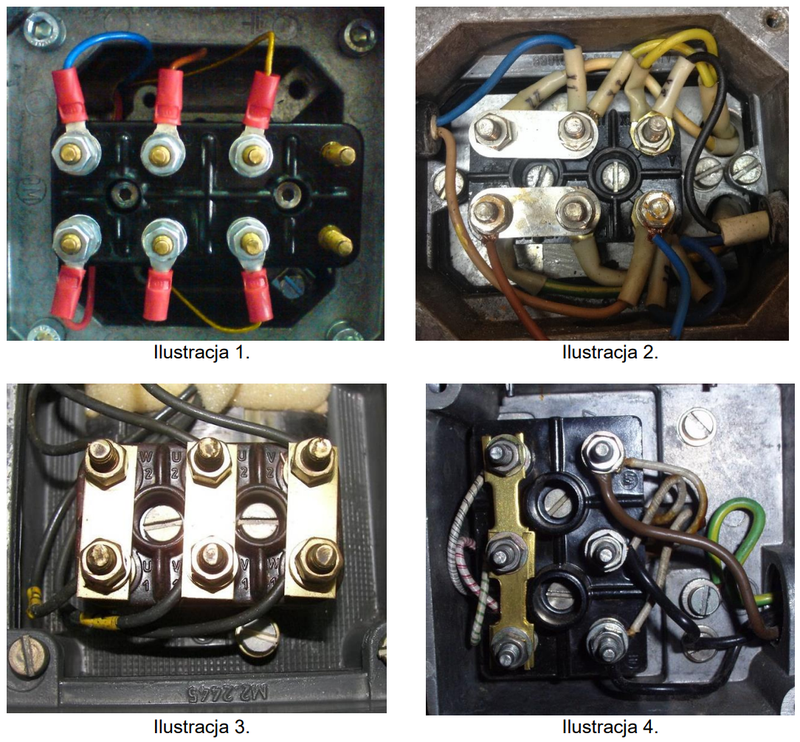

Która ilustracja przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami w układzie gwiazdy?

Ilustracja 4 jest poprawną odpowiedzią, ponieważ dokładnie ilustruje tabliczkę zaciskową silnika z uzwojeniami połączonymi w układzie gwiazdy. W takim połączeniu wszystkie trzy uzwojenia są podłączone w jednym punkcie, co jest kluczowym elementem tego typu konfiguracji. W praktyce, układ gwiazdy jest szeroko stosowany w silnikach asynchronicznych, które są powszechnie używane w różnych zastosowaniach przemysłowych i domowych. Poprawne połączenie uzwojeń w układzie gwiazdy pozwala na obniżenie napięcia zasilającego w każdej fazie, co z kolei zwiększa bezpieczeństwo i wydajność silnika. W kontekście standardów branżowych, należy zwrócić uwagę na normy IEC 60034, które regulują kwestie związane z silnikami elektrycznymi. Zrozumienie, jak prawidłowo wykonywać połączenia w układzie gwiazdy, jest kluczowe dla zapewnienia optymalnej pracy silnika oraz unikania uszkodzeń spowodowanych niewłaściwym podłączeniem. Z tego powodu, znajomość i umiejętność rozpoznawania poprawnych układów połączeń jest niezbędna w pracy z systemami elektrycznymi.
