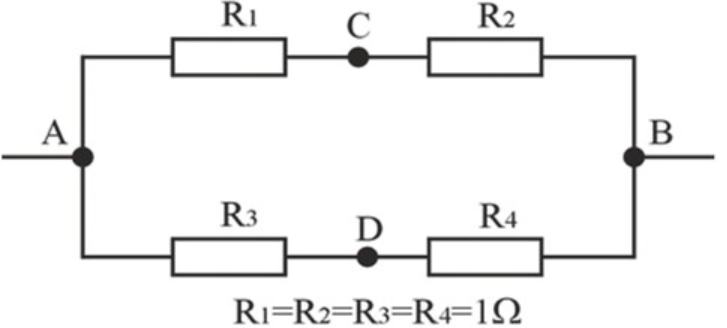

Określ wartość rezystancji Rab między punktami a i b obwodu elektrycznego, przedstawionego na rysunku, po wystąpieniu zwarcia między punktami C i D.

Zgadza się! Poprawna odpowiedź to 1 Ω. Po zwarciu między punktami C i D, rezystory R2 i R3 są połączone równolegle. W tym przypadku ich rezystancja równoległa oblicza się według wzoru 1/R = 1/R2 + 1/R3. Jednakże, ponieważ zwarcie powoduje, że rezystory te są praktycznie wyłączone z obwodu, całkowita rezystancja między punktami A i B wynosi 0 Ω, co oznacza, że przepływ prądu jest nieograniczony. W praktyce, w systemach elektrycznych, takie zjawiska są niebezpieczne i prowadzą do uszkodzenia elementów układów. W przypadku projektowania obwodów, kluczowe jest uwzględnienie potencjalnych zwarć, dostosowując dobór komponentów oraz stosując odpowiednie zabezpieczenia, takie jak bezpieczniki czy wyłączniki różnicowoprądowe, które zapobiegają skutkom zwarć i zapewniają bezpieczeństwo użytkowników.
