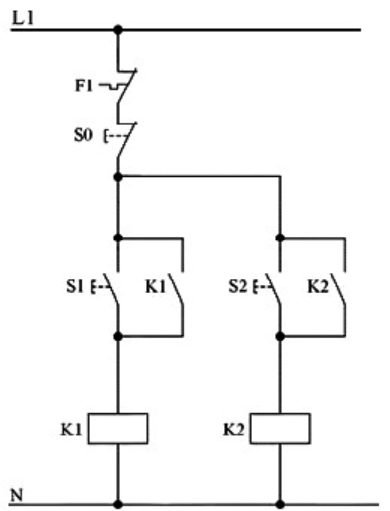

W powyższym układzie stycznik K1 włącza się tylko wtedy, gdy przycisk S1 jest wciśnięty. Zwolnienie przycisku S1 nie wyłącza K1. Przyczyną błędnego działania układu jest

Wybór tej odpowiedzi pokazuje, że zrozumiałeś, jak ważne jest odpowiednie podłączenie styku zwiernego K1. To naprawdę kluczowa rzecz dla działania całego układu. Kiedy mówimy o styczniku K1, to pamiętaj, że musi być on wyposażony w styk podtrzymujący. Dzięki temu, nawet jak zwolnisz przycisk S1, układ nadal działa. Tak to działa: styk zwierny K1 powinien być połączony równolegle z przyciskiem S1, a to zapewnia, że w momencie wciśnięcia przycisku, cewka stycznika jest zasilana. Po zwolnieniu przycisku styk zwierny przejmuje kontrolę, więc cewka nadal jest zasilana. W automatyce to popularne rozwiązanie, które sprawia, że obwody działają niezawodnie. Oczywiście, w sytuacjach awaryjnych musimy też pamiętać o normach bezpieczeństwa i stosować odpowiednie elementy, żeby wszystko działało jak należy. Jak widzisz, zastosowanie tej koncepcji w praktyce naprawdę wpływa na stabilność i zminimalizowanie błędów.
