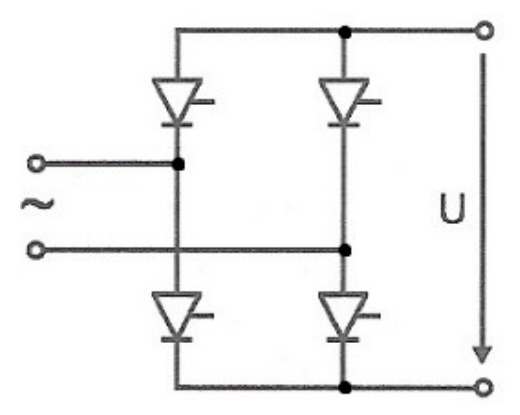

Na rysunku przedstawiono schemat

Odpowiedź wskazująca na prostownik sterowany jest poprawna, ponieważ schemat przedstawiony na rysunku rzeczywiście ilustruje układ prostownika sterowanego. Kluczowym elementem są cztery tyrystory, które w przeciwieństwie do diod stosowanych w prostownikach niesterowanych, pozwalają na regulację momentu rozpoczęcia przewodzenia. Dzięki temu, napięcie wyjściowe może być kontrolowane i dostosowywane do potrzeb aplikacji. Prostowniki sterowane znajdują szerokie zastosowanie w różnych dziedzinach, zwłaszcza w systemach zasilania, gdzie wymagana jest duża elastyczność w regulacji parametrów elektrycznych. Na przykład, w napędach elektrycznych, prostowniki sterowane są wykorzystywane do precyzyjnego zarządzania mocą dostarczaną do silników, co wpływa na ich efektywność i wydajność energetyczną. W praktyce, takie rozwiązania pomagają również w minimalizowaniu strat energii oraz optymalizacji dynamiki pracy urządzeń. W kontekście standardów branżowych, układy te są często projektowane zgodnie z zaleceniami norm IEC 61000 dotyczących kompatybilności elektromagnetycznej oraz z normami bezpieczeństwa, co dodatkowo podkreśla ich znaczenie w nowoczesnych systemach zasilania.
