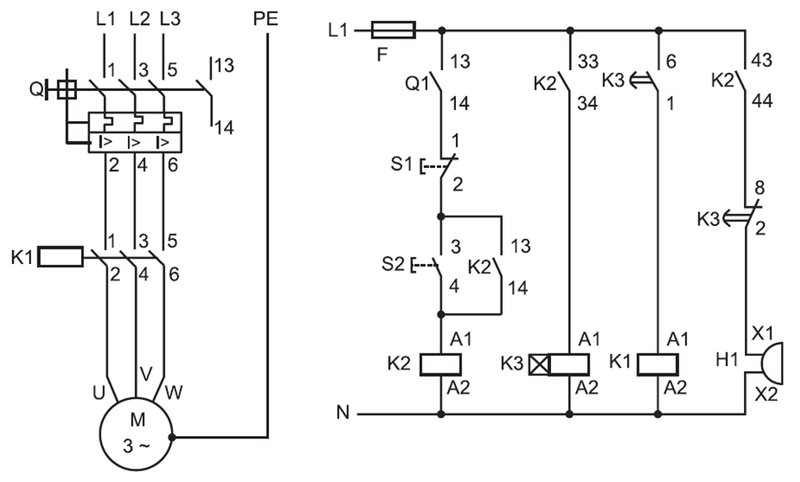

W systemie mechatronicznym zmontowano układ napędowy według przedstawionego schematu a następnie wykonano pomiary sprawdzające. Który z podanych wyników pomiaru świadczy o wadliwym wykonaniu połączenia?

Poprawna odpowiedź to D, ponieważ wynik pomiaru nieskończoności (∞) wskazuje na brak ciągłości w obwodzie. W systemach mechatronicznych, gdzie elementy są połączone w układach elektrycznych, ciągłość obwodu jest kluczowym czynnikiem zapewniającym ich prawidłowe działanie. Brak ciągłości może wynikać z uszkodzenia przewodów, błędnego lutowania lub nieprawidłowego podłączenia komponentów. Przykładem zastosowania tej wiedzy w praktyce jest testowanie połączeń w układzie sterowania silnikiem, gdzie każdy błąd w ciągłości obwodu może prowadzić do awarii systemu. Dlatego inżynierowie często wykorzystują multimetru do testowania ciągłości przed wdrożeniem układów w środowisku rzeczywistym. W branży mechatronicznej standardy takie jak IPC-A-620 określają wymagania dotyczące jakości połączeń elektrycznych, co podkreśla znaczenie tego aspektu.
