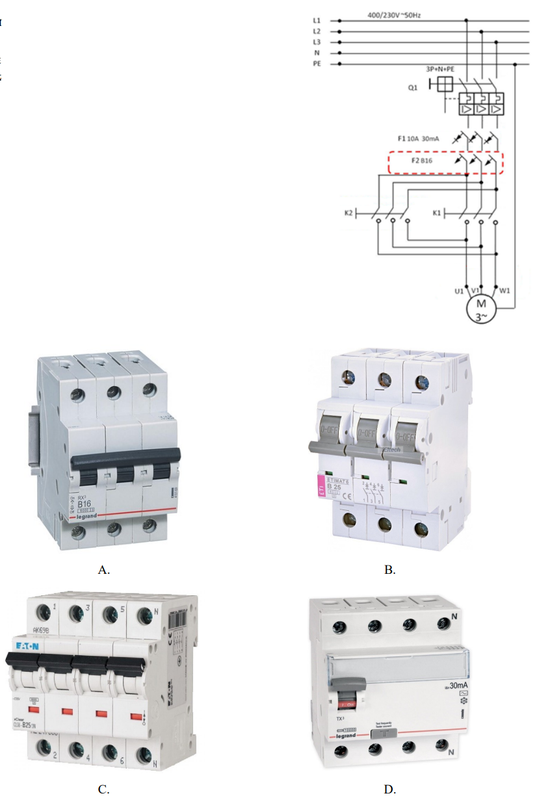

Który element z przedstawionych należy zamontować w układzie przedstawionym na schemacie w miejscu zaznaczonym czerwoną ramką?

Poprawna odpowiedź to element oznaczony literą A, którym jest wyłącznik nadprądowy trójfazowy o charakterystyce B i prądzie znamionowym 16A. Wyłączniki nadprądowe są kluczowym elementem w systemach elektrycznych, ponieważ zabezpieczają obwody przed przeciążeniem oraz zwarciem. W przypadku przeciążenia, wyłącznik automatycznie rozłącza obwód, zapobiegając uszkodzeniom urządzeń oraz pożarom. W schemacie zaznaczone miejsce wymaga zastosowania wyłącznika odpowiedniego dla trójfazowego układu z prądem znamionowym 16A. W praktyce, dobór wyłącznika powinien być uzależniony od charakterystyki obciążenia, rodzaju instalacji oraz wymagań normatywnych, takich jak PN-IEC 60947-2. Zastosowanie wyłącznika o charakterystyce B jest standardem w obiegach z dużymi przyrządami startowymi, gdyż zapewnia odpowiednią ochronę w trakcie rozruchu. Wiedza na temat doboru wyłączników nadprądowych jest niezbędna dla każdego elektryka oraz inżyniera zajmującego się projektowaniem instalacji elektrycznych.
