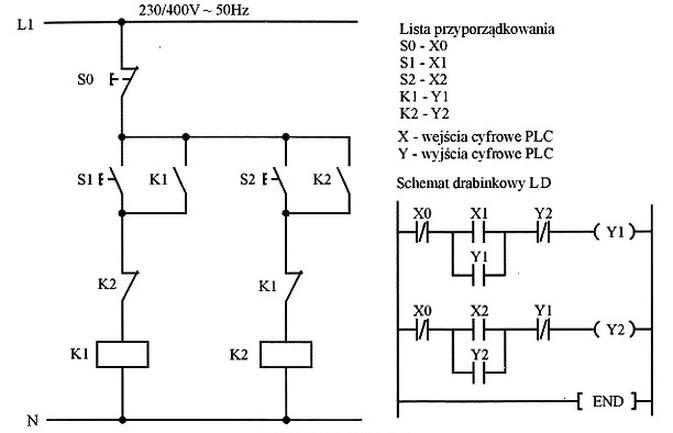

Układ sterowania obrotami silnika elektrycznego (prawo-lewo), w którym wykorzystano sterownik PLC, działający według programu LD jak na rysunku, nie działa prawidłowo. Przyczyną jest błędne wykorzystanie w programie sterowniczym operandu

Odpowiedź X0 jest poprawna, ponieważ odpowiada rzeczywistemu połączeniu w układzie sterowania. Na schemacie elektrycznym styk S0 jest oznaczony jako normalnie zamknięty (NC), co sprawia, że w stanie spoczynku przewodzi prąd. W programie sterownika PLC, styk ten został błędnie zinterpretowany jako styk normalnie otwarty (NO), co znacząco wpływa na funkcjonalność całego układu. W praktyce, jeśli styk S0 jest otwarty, to prąd nie może przepływać, co powoduje, że silnik nie działa prawidłowo. Dobrą praktyką przy projektowaniu układów sterowania jest zawsze upewnienie się, że symbole elektryczne używane w programie PLC odpowiadają rzeczywistym elementom w systemie. Można tu przywołać standardy IEC 61131-3 dotyczące programowania PLC, które podkreślają znaczenie zgodności schematów elektrycznych z programem sterującym, aby uniknąć błędów w interpretacji sygnałów i zapewnić niezawodność działania układów.
