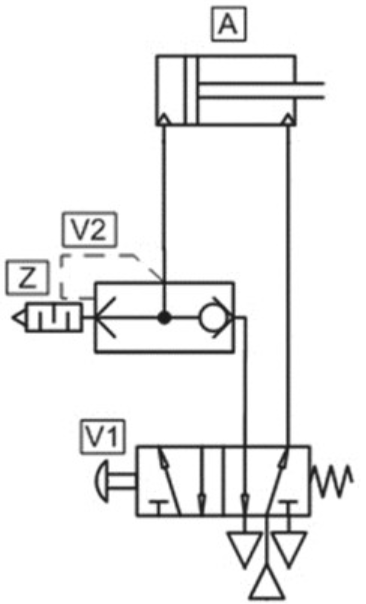

Jaką funkcję pełni element V2 w układzie przedstawionym na rysunku?

Odpowiedź, że element V2 zwiększa prędkość wsuwania tłoka siłownika, jest prawidłowa z powodu działania zaworu szybkiego spustu, który ma kluczowe znaczenie w układzie pneumatycznym. Zawór V2 umieszczony na linii powrotnej siłownika pozwala na błyskawiczne odprowadzenie powietrza z komory siłownika, co przyspiesza ruch tłoka w kierunku wsuwania. W praktyce, wykorzystanie takiego zaworu jest zgodne z dobrymi praktykami inżynieryjnymi, ponieważ pozwala na zwiększenie efektywności cyklu pracy maszyn pneumatycznych. W wielu zastosowaniach przemysłowych, takich jak automatyka produkcyjna, szybkie wprowadzanie tłoka do pozycji roboczej jest kluczowe dla zwiększenia wydajności linii produkcyjnej. Stosując zawór szybkiego spustu, można zredukować czas cyklu operacyjnego, co bezpośrednio przekłada się na oszczędności czasu i kosztów operacyjnych, a także zwiększa ogólną efektywność systemu. Ponadto, znajomość zasad działania takich elementów jak V2 jest niezbędna przy projektowaniu i serwisowaniu układów pneumatycznych, co czyni tę wiedzę niezastąpioną w pracy inżynierów i techników.
