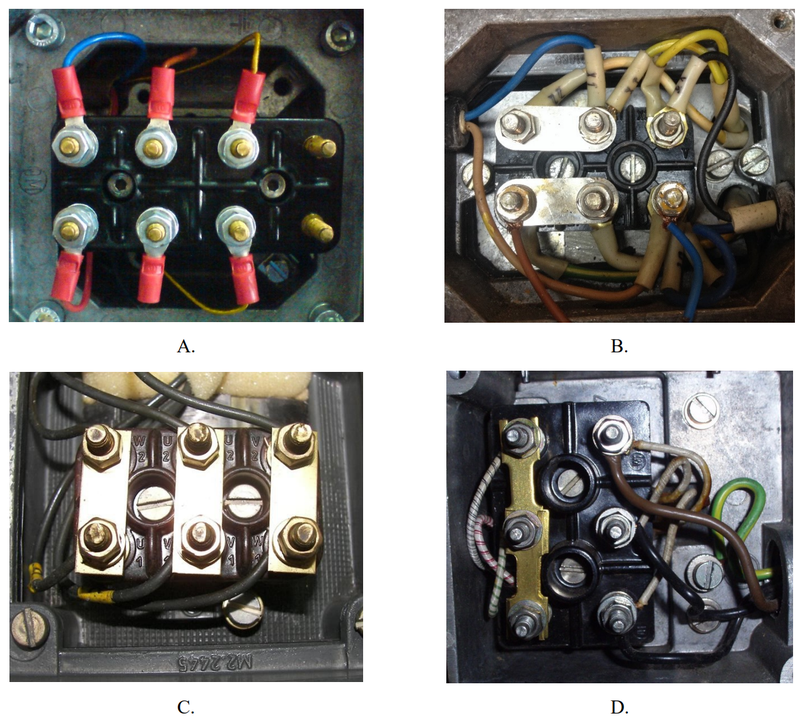

Uzwojenia silnika powinny być połączone w gwiazdę. Który rysunek przedstawia tabliczkę zaciskową silnika z poprawnie połączonymi uzwojeniami?

Rysunek D przedstawia poprawne połączenie uzwojeń silnika w konfiguracji gwiazdy, co jest kluczowym aspektem dla zapewnienia optymalnej pracy silnika elektrycznego. W połączeniu w gwiazdę, trzy uzwojenia silnika są ze sobą połączone w jednym punkcie, co skutkuje zredukowaniem napięcia fazowego na każdym z uzwojeń. To podejście jest szeroko stosowane w silnikach asynchronicznych, gdzie obniżenie napięcia fazowego pozwala na łagodniejsze uruchomienie silnika oraz zmniejsza ryzyko przeciążenia w momencie rozruchu. W praktyce, połączenie w gwiazdę jest stosowane w aplikacjach, które wymagają dużych momentów obrotowych przy niskich prędkościach. Dodatkowo, zgodnie z normą IEC 60034, połączenie w gwiazdę pozwala na równomierne rozłożenie obciążeń w silniku, co przekłada się na ich dłuższą żywotność oraz mniejsze straty energetyczne. Z tego powodu, właściwe rozpoznanie i zastosowanie połączenia w gwiazdę ma fundamentalne znaczenie dla efektywności operacyjnej silników elektrycznych.
