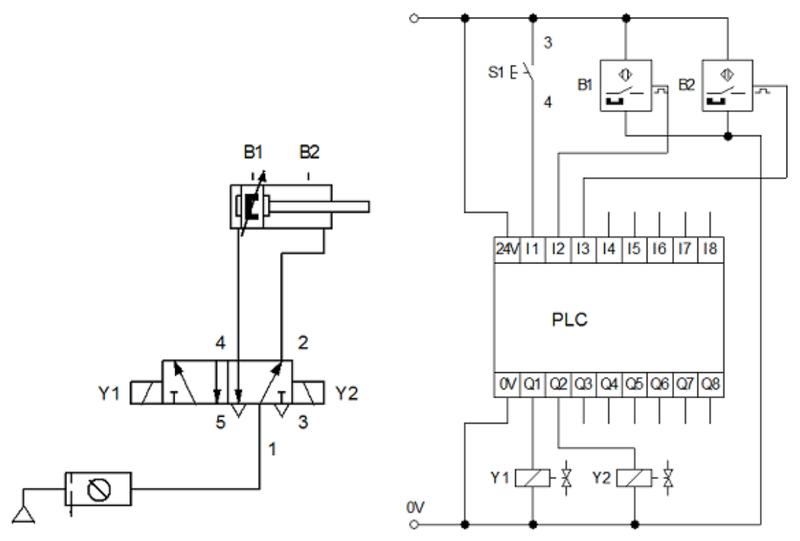

Która kombinacja stanów logicznych wejść I2 i I3 sterownika w przedstawionym układzie wskazuje na poprawny montaż czujników? <br><br> <table><tr><th></th><th colspan="2">Tłoczysko siłownika wsunięte</th><th colspan="2">Tłoczysko siłownika wysunięte</th></tr><tr><th></th><th>Stan I2</th><th>Stan I3</th><th>Stan I2</th><th>Stan I3</th></tr><tr><td>Zestaw 1.</td><td>0</td><td>0</td><td>1</td><td>1</td></tr><tr><td>Zestaw 2.</td><td>1</td><td>0</td><td>0</td><td>1</td></tr><tr><td>Zestaw 3.</td><td>0</td><td>1</td><td>1</td><td>0</td></tr><tr><td>Zestaw 4.</td><td>1</td><td>1</td><td>0</td><td>0</td></tr></table>

Zestaw 2. jest prawidłową odpowiedzią, ponieważ odzwierciedla stan logiczny, który jest wymagany do prawidłowego montażu czujników w tym układzie. Przy wciśniętym tłoczysku siłownika, co odpowiada stanowi I2=1, oraz przy wysuniętym tłoczysku, co odpowiada stanowi I3=0, czujniki powinny działać w sposób, który wskazuje na ich poprawne połączenie i prawidłowe działanie. W praktyce zastosowanie tego schematu polega na zapewnieniu, że czujniki są odpowiednio zsynchronizowane z jednostką sterującą, co wpływa na bezpieczeństwo i efektywność systemu. W przemyśle automatyzacji i robotyki, prawidłowy montaż czujników jest kluczowy dla funkcjonowania złożonych systemów, gdzie błędy w połączeniach mogą prowadzić do poważnych awarii lub uszkodzeń. Warto także pamiętać, że zasady montażu czujników są zgodne z wytycznymi IEC oraz normami ISO, które podkreślają znaczenie precyzyjnych pomiarów i prawidłowego ustawienia wejść i wyjść w systemach automatyki.
