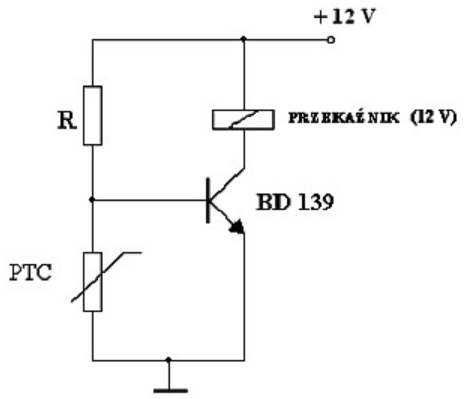

W układzie przedstawionym na rysunku, przy temperaturze 20 stopni C przez cewkę przekaźnika prąd nie płynie, a jego styki są rozwarte. Aby nastąpiło zwarcie styków przekaźnika

Odpowiedź dotycząca wzrostu temperatury termistora PTC jest prawidłowa, ponieważ w układach elektronicznych, termistory PTC zmieniają swoją rezystancję w zależności od temperatury otoczenia. W miarę wzrostu temperatury, ich rezystancja rośnie, co skutkuje zwiększeniem napięcia na bazie tranzystora BD139. Kiedy napięcie to osiąga odpowiedni poziom, tranzystor przechodzi w stan przewodzenia, co aktywuje przekaźnik i zamyka styki. Tego rodzaju mechanizm jest powszechnie wykorzystywany w automatyzacji, gdzie kontrola temperatury jest kluczowa, na przykład w systemach grzewczych, klimatyzacyjnych czy chłodniczych. W praktyce, odpowiednie korzystanie z termistorów PTC pozwala na automatyczne włączanie lub wyłączanie urządzeń w zależności od warunków temperaturowych, co przyczynia się do oszczędności energetycznych oraz bezpieczeństwa urządzeń. Dobrą praktyką w projektowaniu takich systemów jest zapewnienie odpowiedniego zabezpieczenia przed przegrzaniem, a także monitorowanie pracy układu przez czujniki temperatury, co zwiększa niezawodność całego systemu.
