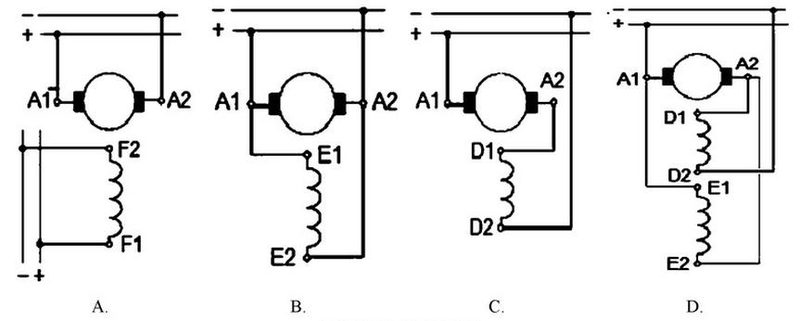

Który z przedstawionych schematów połączenia uzwojenia wzbudzenia silnika prądu stałego zrealizowany jest bocznikowo?

Odpowiedź B jest prawidłowa, ponieważ zgodnie z zasadami konstrukcji silników prądu stałego uzwojenie wzbudzenia w połączeniu bocznikowym jest podłączone równolegle do uzwojenia roboczego. Na schemacie B, uzwojenie wzbudzenia E1 jest rzeczywiście podłączone równolegle do uzwojenia roboczego A1-A2, co jest charakterystyczne dla tej konfiguracji. Połączenie bocznikowe jest często stosowane w silnikach prądu stałego, ponieważ pozwala na uzyskanie stabilnych parametrów pracy silnika, a także umożliwia łatwe dostosowanie momentu obrotowego do zmieniających się warunków roboczych. W praktyce, silniki z uzwojeniem bocznikowym znajdują zastosowanie w aplikacjach, gdzie wymagane jest duże przyspieszenie oraz możliwość regulacji prędkości obrotowej, na przykład w dźwigach czy wózkach widłowych. Zastosowanie uzwojenia bocznikowego sprzyja również zmniejszeniu wahań prędkości silnika, co poprawia jego stabilność oraz efektywność energetyczną.
