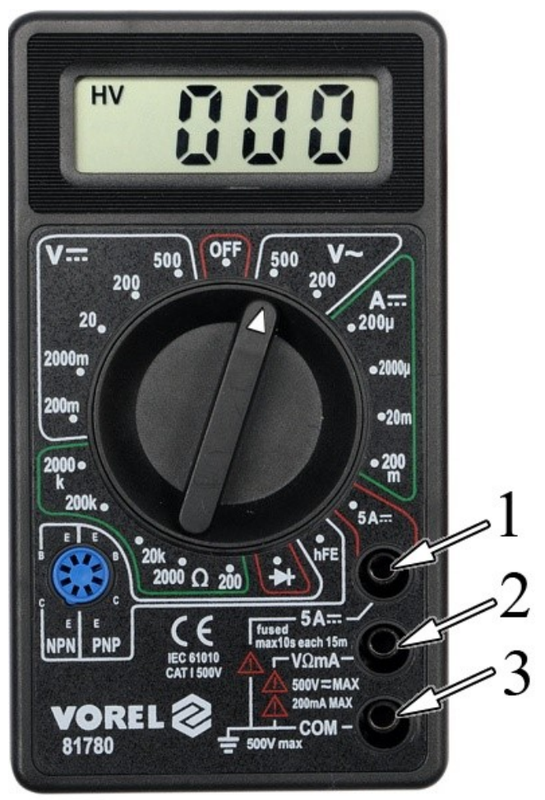

Do którego gniazda należy podłączyć czarny przewód pomiarowy, a do którego czerwony, aby wykonać pomiar przy wybranym zakresie?

Ta odpowiedź jest poprawna, ponieważ gniazdo numer 3, oznaczone jako COM (common), jest standardowym gniazdem dla czarnego przewodu pomiarowego. To gniazdo jest używane we wszystkich pomiarach jako punkt odniesienia dla napięć i prądów. Z kolei gniazdo numer 2, oznaczone symbolem VΩmA, jest dedykowane dla czerwonego przewodu pomiarowego, co sprawia, że idealnie nadaje się do pomiarów napięcia, oporności oraz prądu. Korzystając z tych gniazd, można wykonywać prawidłowe pomiary, zapewniając jednocześnie bezpieczeństwo i dokładność. W praktyce, znajomość tych oznaczeń jest kluczowa, zwłaszcza w kontekście pomiarów elektrycznych, gdzie nieprawidłowe podłączenie przewodów może prowadzić do uszkodzenia sprzętu. Dobrą praktyką jest zawsze upewnienie się, że przewody są podłączone do odpowiednich gniazd przed rozpoczęciem pomiarów. Takie podejście zgodne jest z normami bezpieczeństwa oraz standardami pracy w laboratoriach i na stanowiskach badawczych.
