ELM.04 · pytanie #10

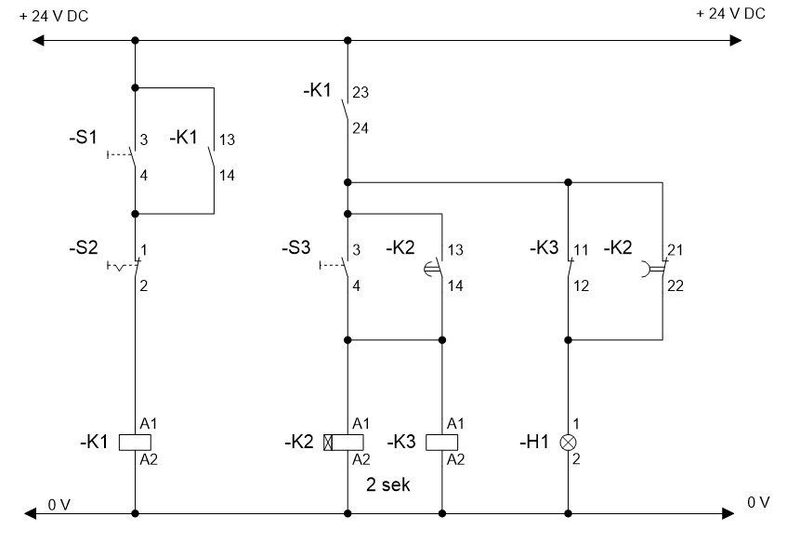

W układzie sterowania przedstawionym na rysunku, cewki przekaźników K2 i K3 nie zostały aktywowane, lampka H1 nie świeci, mimo iż jednocześnie naciśnięto sprawne technicznie przyciski S1 i S3. Taki objaw między innymi może wskazywać na uszkodzenie zestyku przekaźnika

- A-K3:11-12.
- B-K2:13-14.
- C-K1:23-24.
- D-K1:13-14.
Poprawna odpowiedź: C. -K1:23-24.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Wybrałeś odpowiedź dotyczącą zestyku -K1:23-24 i to jest prawidłowy trop. Zestyk ten pełni kluczową rolę w sterowaniu dalszą częścią układu. Gdy przyciski S1 oraz S3 są wciśnięte, a przekaźniki K2 i K3 nie reagują i lampka H1 nie świeci, można wnioskować, że prąd nie przepływa dalej – właśnie przez zestyk K1:23-24. Moim zdaniem często ten błąd pojawia się w praktyce, bo właśnie styki pomocnicze przekaźników odpowiadają za przekazywanie sygnału do kolejnych elementów – tu do cewki K2 i K3 oraz lampki H1. W zakładach automatyki zawsze się mówi, żeby przy diagnostyce układów najpierw sprawdzać styki przekaźników, szczególnie te, które „przerywają” cały tor sterujący. Jeśli zestyk jest uszkodzony albo zaśniedziały, układ nie ruszy dalej, mimo poprawnego działania wszystkich innych elementów. Dodatkowo, zgodnie z dobrymi praktykami branżowymi oraz normami dotyczącymi niezawodności układów sterowania (np. PN-EN 60204-1), kluczowe styki powinny być regularnie kontrolowane i serwisowane. Warto też pamiętać o tym, jak ważna jest dokumentacja i oznaczanie styków na schematach – bez tego trudno byłoby szybko zlokalizować przyczynę awarii. Sam miałem kiedyś przypadek, gdzie wymiana zestyku pomocniczego rozwiązała godzinną zagwozdkę na linii produkcyjnej.
