Który rysunek przedstawia przyrząd do pomiaru ciśnienia w układzie pneumatycznym?

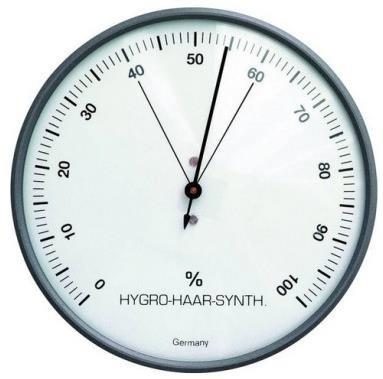

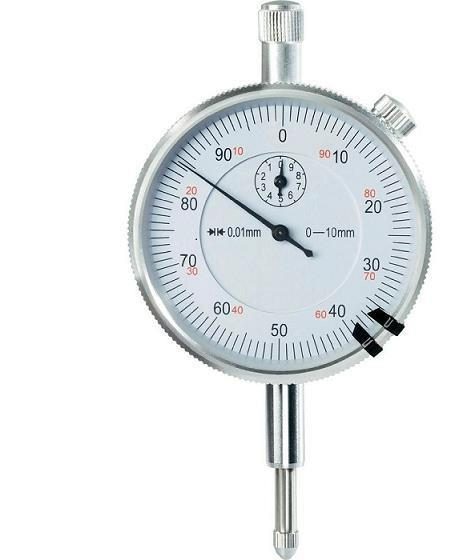

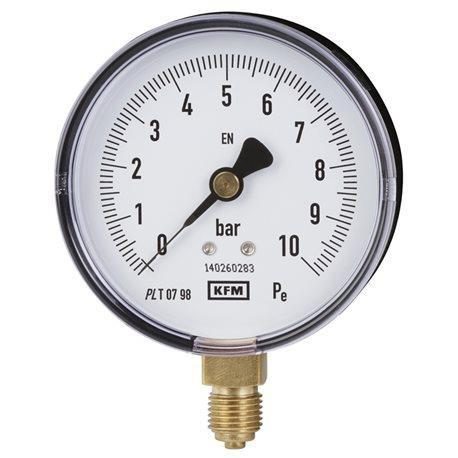

Wybrałeś rysunek przedstawiający manometr, czyli przyrząd służący do pomiaru ciśnienia w układzie pneumatycznym. To jest absolutna podstawa w każdej instalacji sprężonego powietrza czy dowolnym systemie, w którym istotne jest monitorowanie ciśnienia roboczego. Manometr, zazwyczaj wyskalowany w barach lub Pascalach, pozwala operatorowi na bieżąco kontrolować, czy ciśnienie mieści się w bezpiecznych granicach wyznaczonych przez producenta urządzeń. W praktyce, bez poprawnie zamontowanego i działającego manometru trudno mówić o bezpiecznej i wydajnej pracy układu. Z mojego doświadczenia wynika, że większość awarii w pneumatyce zaczyna się właśnie od nieuwagi przy pomiarach ciśnienia. Branżowe normy, jak chociażby PN-EN ISO 12100 czy wytyczne UDT, wręcz wymagają stosowania takich przyrządów wszędzie tam, gdzie ciśnienie przekracza wartości bezpieczne dla człowieka i maszyny. Ciekawostka: w nowoczesnych instalacjach coraz częściej spotyka się cyfrowe manometry z możliwością podłączenia do systemów monitoringu, ale klasyczny, analogowy manometr pozostaje niezastąpiony przy szybkim i niezawodnym odczycie. Warto też pamiętać o regularnej kalibracji tego przyrządu, aby uniknąć przekłamań pomiarowych.
