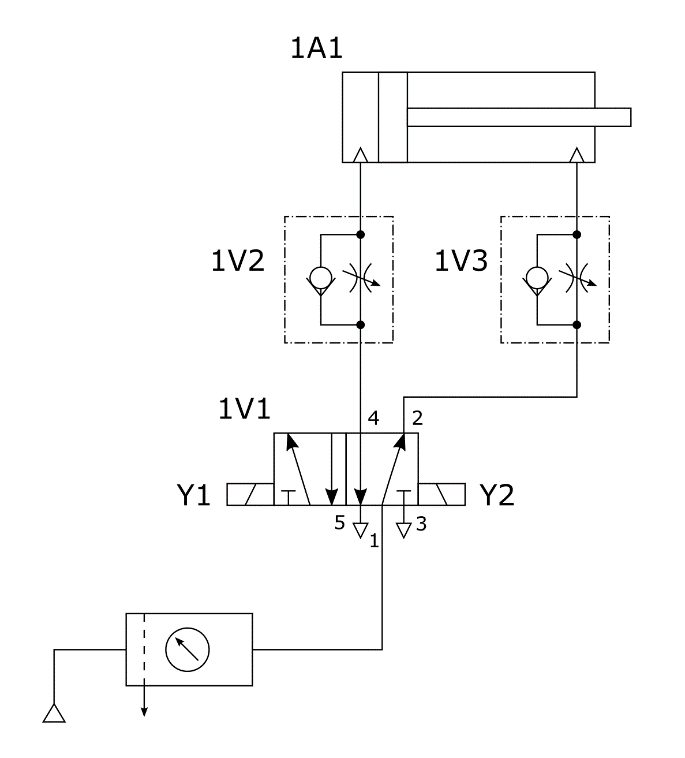

W układzie przedstawionym na rysunku zawory 1V2 i 1V3 posiadają ustawione natężenie przepływu równe 50%. Które z podanych działań regulacyjnych wprowadzonych w układzie spowoduje wydłużenie czasu wysuwania tłoczyska siłownika 1A1?

Właściwie, ustawiając mniejsze natężenie przepływu na zaworze 1V3, wydłużasz czas wysuwania tłoczyska siłownika 1A1. Wynika to z faktu, że 1V3 to typowy dławik sterujący przepływem powietrza z komory wysuwu siłownika. Im mniejszy przepływ przez 1V3, tym wolniej powietrze wypływa z komory, a więc siłownik wysuwa się wolniej. Z mojej praktyki wynika, że taka metoda jest najczęściej stosowana w przemyśle, bo pozwala precyzyjnie ustawić prędkość wysuwu bez wpływu na pozostałe parametry układu. Jeśli ktoś pracował przy regulacji stołów montażowych czy napędów automatyki, to pewnie widział, że właśnie przez dławienie odpływu sterujemy ruchem – zgodnie z normami ISO 4414 oraz PN-EN 983. Ciekawostka: przy pracy z tłokami dwustronnego działania zawsze zwracaj uwagę, który dławik odpowiada za ruch w daną stronę – to może się wydawać banalne, ale często prowadzi do nieporozumień podczas uruchomień. Moim zdaniem, warto pamiętać, że zbyt mocne przymknięcie dławika powoduje nie tylko spowolnienie, ale i ryzyko tzw. 'szarpania' tłoczyska, zwłaszcza przy dużych obciążeniach. W praktyce najlepiej regulować prędkość właśnie przez dławienie wypływu, bo mamy większą kontrolę i przewidywalność działania całego układu.
