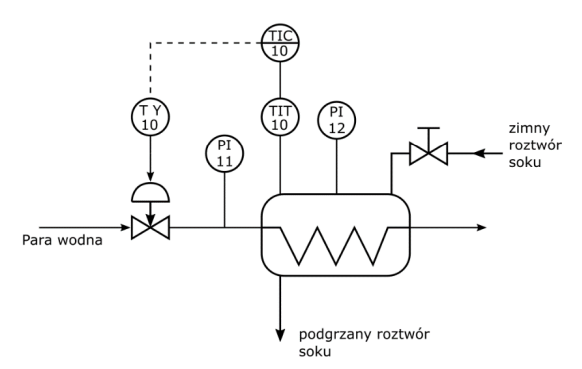

Podczas kontroli działania podgrzewacza technologicznego, którego schemat przedstawia rysunek, zanotowano w tabeli wskazania manometrów oraz ocenę ich wskazań. <br><br> <table><tr><th>Lp.</th><th>Symbol</th><th>Mierzone ciśnienie</th><th>Wskazywana wartość ciśnienia</th><th>Ocena wskazań</th></tr><tr><td>1.</td><td>PI 12</td><td>ciśnienie w zbiorniku wymiennika</td><td>0,8 MPa</td><td>Prawidłowa wartość</td></tr><tr><td>2.</td><td>PI 11</td><td>ciśnienie w układzie zasilania podgrzewacza</td><td>0,0 MPa</td><td>Nieprawidłowa wartość</td></tr></table> <br>Tak opisany stan techniczny układu wskazuje na

Stan, który opisano w pytaniu – czyli prawidłowe ciśnienie w zbiorniku wymiennika (PI 12 = 0,8 MPa), ale zerowe ciśnienie w układzie zasilania podgrzewacza (PI 11 = 0,0 MPa), bardzo mocno sugeruje, że do instalacji nie trafia świeży, zimny roztwór soku. Takie objawy pojawiają się najczęściej, gdy ręczny zawór dopływu nie został otwarty, a układ automatyki nie otrzymał sygnału pozwalającego na jego uruchomienie. W praktyce przemysłowej bywa to typowy przypadek, gdy operator zapomni o potwierdzeniu pozycji zaworu lub awarii czujnika sygnału otwarcia. Moim zdaniem właśnie brak sygnału otwarcia jest tutaj kluczowy, bo nawet jeśli zawór fizycznie jest otwarty, ale sterownik nie dostaje sygnału, system nie pozwoli na przepływ. Standardy eksploatacji mówią jasno – przed rozpoczęciem pracy każdy element układu musi być sprawdzony pod kątem poprawności sygnałów i gotowości do pracy, żeby nie doszło do takich sytuacji. Praktyczny przykład: w zakładzie produkcyjnym takie objawy zwykle kończą się telefonem do automatyka lub operatora w celu sprawdzenia czy zawór rzeczywiście jest otwarty i czy sygnały z krańcówek są obecne. Często spotykam się z mylnym przypisaniem winy samej automatyce, a winowajcą okazuje się zwykły brak sygnału z krańcówki. Warto pamiętać, że bezpieczeństwo procesu i ochrona urządzeń wymagają zawsze potwierdzenia sygnałów logicznych, a nie tylko fizycznego ustawienia zaworu. To naprawdę częsta praktyka i podstawowa zasada pracy w przemyśle spożywczym oraz chemicznym.
