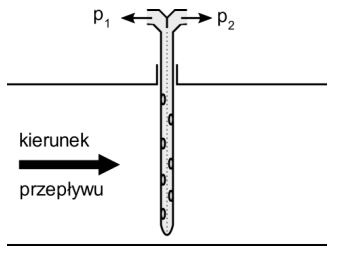

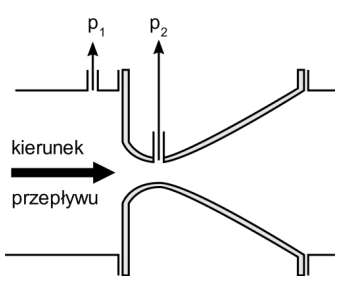

W instalacji do kontroli przepływu zastosowano pomiar różnicy ciśnienia na kryzie. Który z przedstawionych rysunków obrazuje zastosowaną metodę pomiarową?

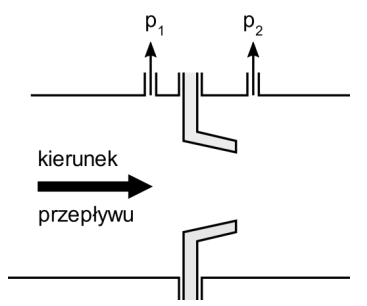

Wybrałeś rozwiązanie, które najlepiej odzwierciedla metodę pomiaru różnicy ciśnienia na kryzie. Na rysunku 1 widać klasyczną kryzę z dwoma króćcami pomiarowymi rozstawionymi po obu stronach zwężki. To jest dokładnie to, czego wymaga branżowa praktyka, np. zgodnie z normą PN-EN ISO 5167-1 dotyczącą pomiarów przepływu zwężkami spiętrzającymi. Kryza powoduje spadek ciśnienia, a pomiar różnicy ciśnień (Δp) pozwala precyzyjnie wyliczyć natężenie przepływu przez przewód, korzystając z odpowiednich wzorów (np. równania Bernoulliego z poprawkami na współczynniki wypływu). Takie rozwiązanie jest bardzo często stosowane w przemyśle, szczególnie tam, gdzie potrzebna jest wiarygodność pomiaru, np. w instalacjach wodociągowych, ciepłowniczych, rafineryjnych albo chemicznych. Osobiście uważam, że ta metoda jest po prostu najpewniejsza, bo jest prosta w obsłudze i daje powtarzalne wyniki – oczywiście przy zachowaniu prawidłowego montażu i wymaganego dystansu prostych odcinków rury przed i za kryzą. Warto pamiętać, że wybór odpowiedniego miejsca poboru ciśnienia również nie jest przypadkowy – zgodnie z dobrymi praktykami punkty muszą być usytuowane tak, aby nie zaburzać przepływu i nie powodować błędów pomiarowych. Dobrze jest też regularnie sprawdzać czystość króćców, bo nawet lekki osad potrafi zafałszować wyniki. To taka praktyczna rada z życia serwisanta!
