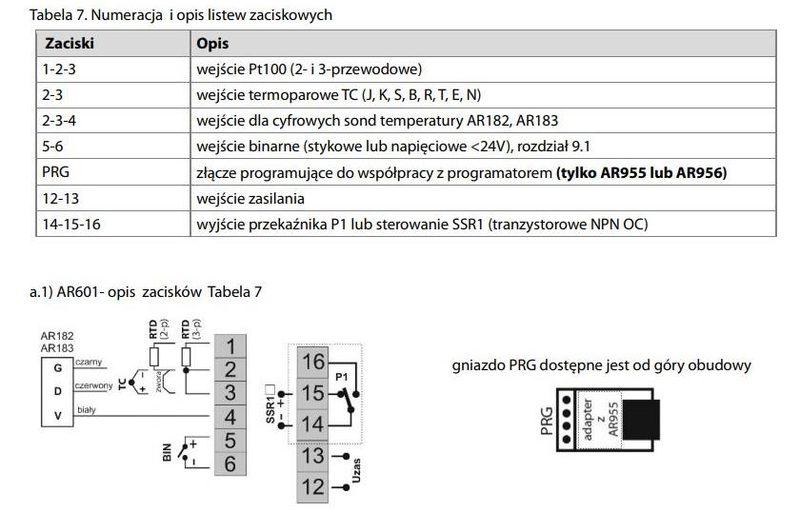

Z przytoczonego fragmentu dokumentacji technicznej regulatora cyfrowego wynika, że czujniki termoelektryczne powinny zostać podłączone do zacisków o numerach

Odpowiedź wskazująca zaciski 2 i 3 jako miejsce podłączenia czujników termoelektrycznych (termopar) jest w pełni prawidłowa. Wynika to bezpośrednio z dokumentacji technicznej, gdzie wyraźnie zaznaczono, że wejście termoparowe TC (obejmujące typy J, K, S, B, R, T, E, N) należy właśnie podłączać do tych zacisków. W praktyce takie rozwiązanie stosuje się niemal zawsze w urządzeniach automatyki przemysłowej, ponieważ pozwala to na prawidłowe odczyty temperatury i minimalizuje wpływ zakłóceń oraz błędów wynikających ze złego połączenia. Z mojego doświadczenia wynika, że wiele osób popełnia błąd, próbując podłączać czujniki termoelektryczne do innych wejść, myląc je z Pt100 lub wejściami binarnymi, a to potem skutkuje błędnymi pomiarami i irytującymi awariami. Moim zdaniem, znajomość takich szczegółów to podstawa dla każdego technika czy automatyka – w końcu od właściwego wyboru zacisków zależy bezpieczeństwo i poprawność pracy całego systemu. Warto też pamiętać, że producenci często trzymają się podobnych schematów podłączeń, więc ta wiedza przydaje się przy pracy z różnymi modelami regulatorów. Bardzo praktyczne jest też umiejętne stosowanie tej informacji podczas uruchamiania nowych instalacji – szybciej diagnozuje się wtedy ewentualne błędy montażowe. Takie podejście to po prostu dobra praktyka branżowa.
