Sterownik PLC posiada wejścia cyfrowe aktywowane stanem wysokim. Które kolory przewodów czujnika zbliżeniowego indukcyjnego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało podaniem stanu wysokiego na wejście cyfrowe sterownika PLC?

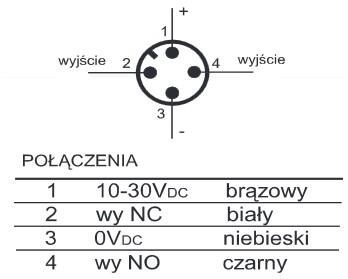

Odpowiedź jest w pełni zgodna z praktyką automatyki przemysłowej. Czujniki indukcyjne czterożyłowe, takie jak ten na schemacie, mają przewody: brązowy do zasilania (+24V DC), niebieski do masy (0V DC) oraz dwa przewody sygnałowe: biały (wyjście NC – normalnie zamknięte) i czarny (wyjście NO – normalnie otwarte). Sterowniki PLC najczęściej oczekują sygnału wysokiego (np. +24V) na wejściu cyfrowym, aby zarejestrować stan aktywny. Kluczowe jest podłączenie przewodu czarnego (wyjście NO), ponieważ po wykryciu metalu przez czujnik wyjście NO zostaje zwarte do masy i pojawia się tam napięcie zasilania – czyli właśnie stan wysoki. Brązowy podpinamy do zasilania, niebieski do masy, a przewód czarny do wejścia PLC. Takie połączenie pozwala zapewnić logiczne i powtarzalne działanie w środowisku przemysłowym – to coś, co po prostu działa i nie sprawia kłopotów podczas eksploatacji. Z mojego doświadczenia wynika, że najczęstsze błędy wynikają z pominięcia brązowego lub niebieskiego przewodu, co skutkuje błędami zasilania – a bez poprawnego zasilania sygnału po prostu nie będzie. Warto też znać normy, np. PN-EN 60947, które zalecają właśnie takie kolory przewodów – to naprawdę ułatwia późniejszy serwis. W praktyce, jeśli montujesz linię produkcyjną, te trzy przewody to absolutny standard i wszyscy automatycy od razu wiedzą, o co chodzi.
