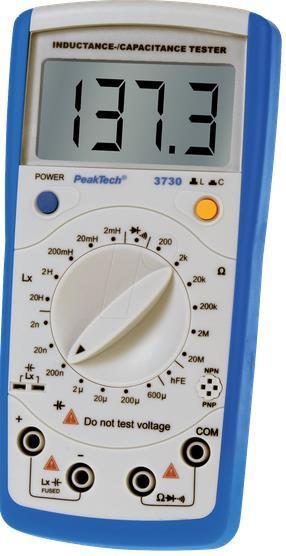

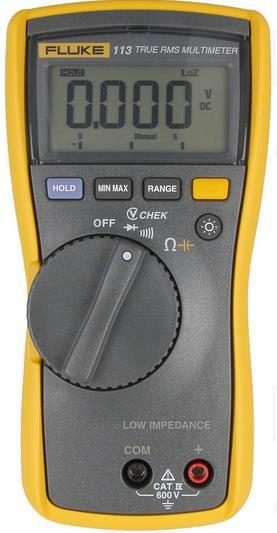

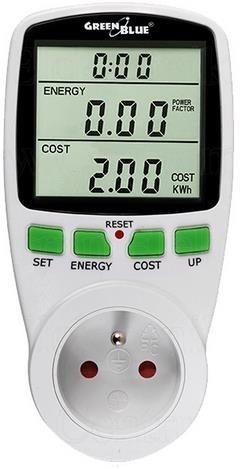

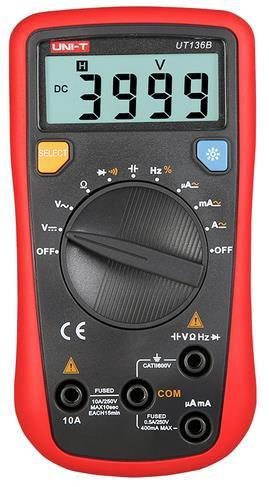

Wskaż rysunek przedstawiający miernik, którym można wykonać pomiar standardowego sygnału napięciowego z przedziału 0 ÷ 10 V.

Odpowiedź wskazująca na rysunek 3 jest jak najbardziej trafiona. To klasyczny multimetr uniwersalny, który pozwala na bezpieczny i dokładny pomiar napięcia stałego (DC) w zakresie typowych sygnałów przemysłowych, czyli od 0 do 10 V. Takie multimetry są codziennym narzędziem każdego automatyka, elektryka czy technika utrzymania ruchu – praktycznie nie da się bez nich przeprowadzić nawet podstawowej diagnostyki instalacji czy urządzeń sterujących. Przełącznik zakresów umożliwia wybór odpowiedniego przedziału pomiarowego, co minimalizuje ryzyko uszkodzenia urządzenia lub błędu pomiarowego. Takie narzędzia spełniają normy bezpieczeństwa (np. IEC 61010), a korzystanie z nich przy pomiarach sygnałów sterujących jest powszechną praktyką – chociażby w szafach sterowniczych, przy podłączaniu przetworników czy sprawdzaniu wejść PLC. Z mojego doświadczenia, dobry multimetr z czytelnym wyświetlaczem i podziałką do 10 V to podstawa przy szybkim diagnozowaniu problemów z sygnałem napięciowym. Warto pamiętać o prawidłowym ustawieniu zakresu i sprawdzeniu, czy pomiar wykonujemy na odpowiednich gniazdach – to prosta rzecz, a potrafi uratować sprzęt i czas. Poza tym, multimetry te nadają się nie tylko do pomiaru napięcia, ale też innych wielkości (prąd, oporność, czasem częstotliwość), więc są mega uniwersalne. Wybór rysunku 3 to nie tylko zgodność ze standardami, ale i zdrowy rozsądek praktyka.
