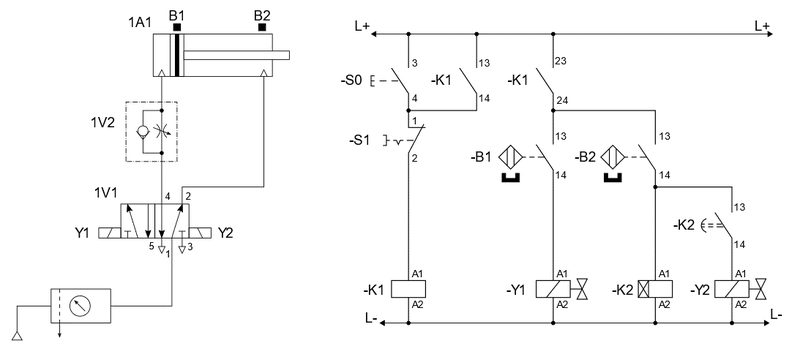

W układzie elektropneumatycznym przedstawionym na rysunku po wciśnięciu przycisku S0 tłoczysko siłownika 1A1 wysuwa się, natomiast nie wsuwa się mimo, iż przekaźnik czasowy K2 odliczył czas 10 sekund. Powodem wadliwej pracy układu może być usterka polegająca na

Dokładnie o to chodzi – nieciągłość połączenia -Y2:A2/L- to bardzo typowa usterka, która może się przydarzyć nawet w dobrze zaprojektowanym układzie. Jeżeli prąd nie dociera do cewki Y2, nie zadziała ona niezależnie od tego, czy reszta układu jest sprawna. W tym przypadku, choć przekaźnik czasowy K2 poprawnie odlicza swój czas i daje impuls do sterowania powrotem siłownika, fizyczny brak połączenia do -Y2 powoduje, że zawór nie przełącza się i siłownik nie chowa się. To naprawdę praktyczna sytuacja – widziałem już wiele razy, jak taki tzw. zimny lut, pęknięty przewód czy źle dokręcona kostka w szafie sterowniczej powodowały długie przestoje i niepotrzebne szukanie problemu po całym układzie. Warto pamiętać, że według standardów branżowych, np. normy PN-EN 60204-1, wszystkie połączenia elektryczne powinny być regularnie sprawdzane pod kątem ciągłości i odporności na drgania. Ja zawsze zwracam uwagę, żeby po każdym montażu porządnie sprawdzić każdą końcówkę i w razie czego poprawić – to drobiazg, a może oszczędzić sporo nerwów. W praktyce przemysłowej widać, że ta wiedza naprawdę się przydaje, bo aż za często winny jest właśnie prosty brak ciągłości na jednym z kabli cewki.
