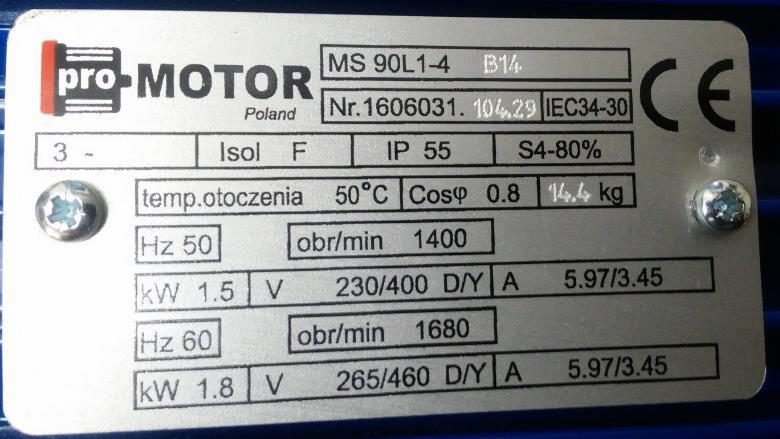

Wskaż, na podstawie przedstawionej tabliczki silnika indukcyjnego klatkowego, znamionowe wartości napięcia i prądu, jeśli uzwojenia silnika skojarzone są w trójkąt a częstotliwość napięcia zasilania wynosi 50 Hz.

Dobrze wyłapałeś, że przy zasilaniu silnika indukcyjnego klatkowego napięciem o częstotliwości 50 Hz i połączeniu uzwojeń w trójkąt („D”), wartości znamionowe napięcia i prądu zgodnie z tabliczką znamionową wynoszą odpowiednio 230 V i 5,97 A. Tak to się właśnie odczytuje: producent zawsze podaje dwie wartości napięć/prądów – pierwsza dotyczy pracy w układzie trójkąta (D), druga w gwieździe (Y). W praktyce, taki wybór połączenia stosuje się w zależności od tego, jakie napięcie mamy dostępne w instalacji – w Polsce najczęściej 400 V, czyli silnik łączymy w gwiazdę, ale czasem (np. w starszych instalacjach czy gdzieś za granicą) mamy 230 V międzyfazowe i wtedy połączenie w trójkąt jest jak znalazł. Z mojego doświadczenia dużo osób myli się i bierze pod uwagę tylko wartości napięcia z drugiej kolumny, a przecież przy doborze zabezpieczeń czy rozruchu to właśnie te szczegóły są kluczowe. Na tabliczce zawsze szukaj oznaczenia „D/Y” i pamiętaj, że najpierw idzie „D” – trójkąt, potem „Y” – gwiazda. Wbrew pozorom, taka dokładność to nie jest tylko teoria – w praktyce niewłaściwy dobór napięcia lub połączenia może kończyć się przegrzewaniem uzwojeń albo nawet spaleniem silnika. Warto więc w takich tematach nie iść na skróty i kierować się dobrymi praktykami branżowymi. No i jeszcze jedno: zawsze sprawdzaj, czy dane z tabliczki zgadzają się z warunkami pracy – to podstawa bezpieczeństwa i niezawodności instalacji.
