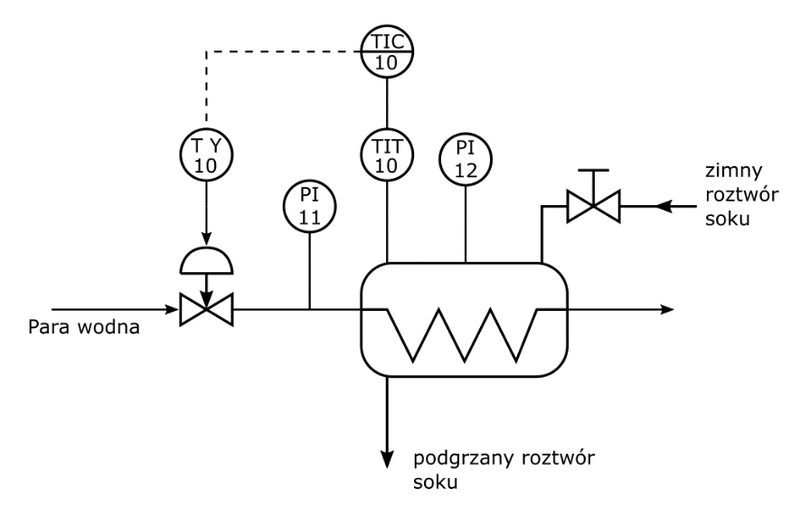

Jeżeli przyrząd pomiarowy PI12 wskazuje prawidłową wartość ciśnienia, a przyrząd pomiarowy PI11 mierzący ciśnienie w układzie regulacji temperatury wskazuje wartość równą 0 MPa (jak na przedstawionym rysunku), może to oznaczać

W tej sytuacji prawidłowa odpowiedź to brak sygnału sterującego z regulatora temperatury. W takim układzie automatycznej regulacji bardzo istotne jest sprawne przesyłanie sygnałów między regulatorem a elementem wykonawczym (najczęściej zaworem regulacyjnym). Jeżeli PI12 pokazuje prawidłowe ciśnienie po stronie wymiennika, a PI11, umieszczony jeszcze przed wymiennikiem, pokazuje 0 MPa, sugeruje to, że zawór sterujący nie otwiera się – najczęściej z powodu braku sygnału z regulatora. W praktyce często spotyka się, że operatorzy skupiają się na fizycznych elementach instalacji, a tymczasem przyczyna leży po stronie automatyki. Z mojego doświadczenia wynika, że przy pierwszych objawach nieprawidłowości warto sprawdzić nie tylko sam zawór, ale też połączenia sygnałowe i ustawienia regulatora. Przemysłowe standardy (np. PN-EN 61511 dotycząca bezpieczeństwa funkcjonalnego) jasno podkreślają wagę poprawnej komunikacji w układach sterowania. To też świetny przykład, jak teoria przekłada się na praktykę – bo nawet jeśli wszystko mechanicznie jest OK, bez sygnału sterującego układ po prostu przestaje działać. Właśnie dlatego w branży kładzie się taki nacisk na regularne testy sygnałów, przeglądy automatyki i szybkie wykrywanie usterek na linii transmisji danych.
