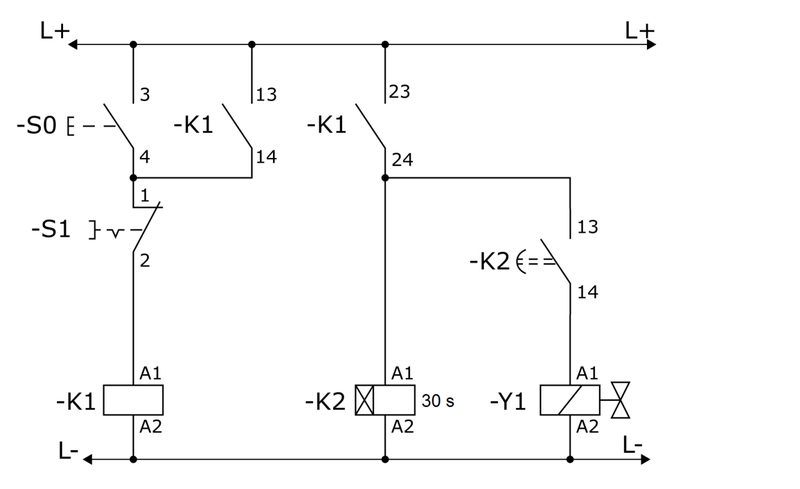

W układzie przedstawionym na rysunku, wciśnięcie przycisku S0 powoduje załączenie cewek K1 i K2 przekaźników, a następnie po odliczeniu 30 sekund nie następuje załączenie cewki Y1 elektrozaworu. Jedną z przyczyn wadliwego działania układu może być uszkodzenie

Wybrałeś odpowiedź dotyczącą uszkodzenia zestyku -K2:13-14 i to jest prawidłowe rozumowanie. W tym układzie ten właśnie zestyk odpowiada za podanie napięcia na cewkę Y1 po odliczeniu zadanych 30 sekund przez przekaźnik czasowy -K2. Z doświadczenia wiem, że to bardzo częsta usterka w realnych rozdzielnicach – zabrudzone, wypalone lub mechanicznie zablokowane styki nie przewodzą prądu, przez co kolejne urządzenia w sekwencji nie załączają się. Inżynierowie automatyki zawsze powinni na to zwracać uwagę podczas diagnostyki, bo objaw – brak załączenia elementu końcowego mimo poprawnej pracy wcześniejszych – niemal zawsze wiąże się z niesprawnością odpowiedniego zestyku pomocniczego. Zgodnie z normami branżowymi (np. PN-EN 60947), regularna kontrola i czyszczenie styków to podstawa dobrej praktyki eksploatacyjnej, szczególnie w układach z przekaźnikami czasowymi i automatycznym sterowaniem. Praktyka pokazuje, że wymiana styku lub całego przekaźnika przynosi natychmiastowy efekt. Podsumowując, jeśli cewki K1 i K2 działają prawidłowo, a Y1 nie reaguje po czasie, zawsze najpierw sprawdź zestyk K2:13-14 – to klasyczny element, który najczęściej zawodzi w tym typie aplikacji.
