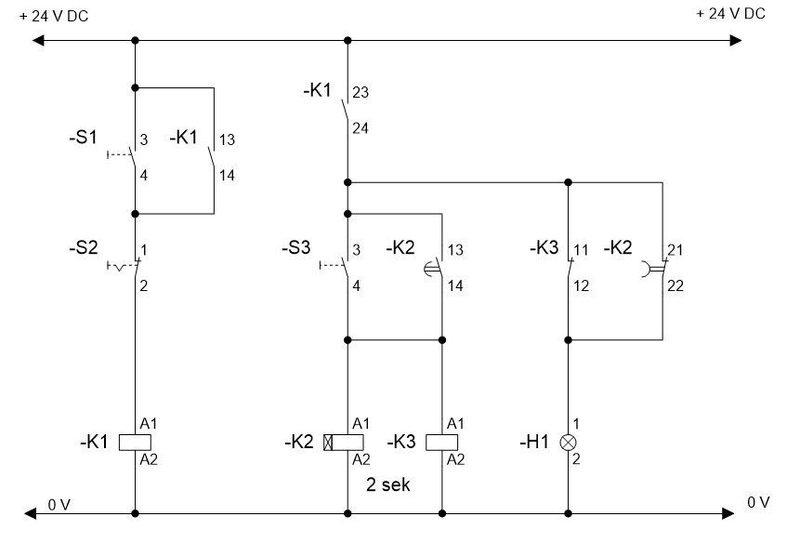

W układzie sterowania przedstawionym na rysunku, cewki przekaźników K2 i K3 nie zostały aktywowane, lampka H1 nie świeci, mimo iż jednocześnie naciśnięto sprawne technicznie przyciski S1 i S3. Taki objaw może wskazywać na uszkodzenie zestyku przekaźnika

Poprawna odpowiedź to -K1:23-24, ponieważ ten właśnie zestyk przekaźnika K1 odpowiada za podanie napięcia do kolejnych elementów układu sterowania, czyli do cewek przekaźników K2 i K3 oraz do lampki H1. Jeśli ten zestyk nie zewrze się prawidłowo po wzbudzeniu cewki K1 (czyli np. jest uszkodzony mechanicznie lub się wypalił), cały ciąg dalszy nie będzie miał zasilania, mimo że przyciski S1 i S3 będą sprawne i naciśnięte jednocześnie. W praktyce bardzo często spotyka się takie usterki, szczególnie w starszych układach przemysłowych, gdzie przekaźniki są intensywnie eksploatowane. Z mojego doświadczenia wynika, że właśnie te zestyki główne, przez które przepływa większy prąd, najczęściej się wypalają albo tracą styczność. Standardowe procedury serwisowe zalecają zawsze sprawdzanie ciągłości zestyku -K1:23-24, zwłaszcza gdy objawy wskazują na brak zasilania całego podukładu. To też pokazuje, jak ważne jest przejrzyste rysowanie schematów zgodnie z normą PN-EN 60204-1 oraz regularne przeglądy techniczne całych zestyków i przekaźników w automatyce. Praktycznie każda większa firma produkcyjna już wdrożyła takie procedury, bo nieopłacalne jest przestoje z powodu jednej drobnej usterki zestyku.
