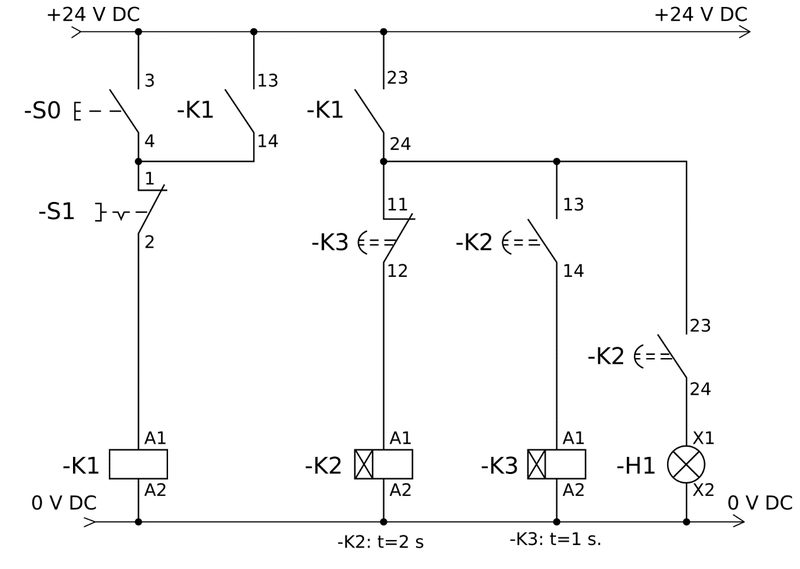

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 sygnalizujący pracę układu migał z częstotliwością 0,5 Hz?

Odpowiedź jest trafna, bo kluczowe znaczenie ma zrozumienie, jak układ czasowy oddziałuje na cykl migania sygnalizatora H1. W przedstawionym schemacie -K2 i -K3 pracują naprzemiennie – jeden steruje załączeniem, drugi wyłączeniem sygnalizatora. Obecnie czas trwania impulsu ustalony jest na 2 sekundy dla -K2 i 1 sekundę dla -K3, więc cały cykl trwa 3 sekundy (2+1 s), co daje częstotliwość migania ok. 0,33 Hz. By uzyskać żądane 0,5 Hz, cykl musi wynosić 2 sekundy (1 s załączenia i 1 s wyłączenia). Zmieniając tylko czas -K2 z 2 na 1 sekundę, uzyskujemy idealnie równy przebieg (1 s zaświecenia, 1 s zgaszenia), co odpowiada częstotliwości 0,5 Hz, czyli pół mignięcia na sekundę. Takie rozwiązanie zdecydowanie jest zgodne z zasadami projektowania układów czasowych – chodzi o prostotę i minimalizowanie potencjalnych błędów synchronizacji. W praktyce przemysłowej dąży się do tego, by sygnalizatory miały czytelny, powtarzalny rytm, a najczęściej stosuje się właśnie takie ustawienia 1:1, bo są najlepiej postrzegane przez ludzkie oko. Osobiście widziałem wiele aplikacji, gdzie niewłaściwe ustawienie czasów powodowało zbyt wolne lub zbyt szybkie miganie, co myliło operatorów. Jest to klasyczny przykład, jak mała zmiana ustawienia przekłada się na komfort obsługi i bezpieczeństwo pracy. Kończąc, warto pamiętać, że zgodnie z normą PN-EN 60204-1 częstotliwość migania sygnalizatorów optycznych powinna mieścić się właśnie w zakresie 0,5–2 Hz, więc taka korekta to strzał w dziesiątkę.
