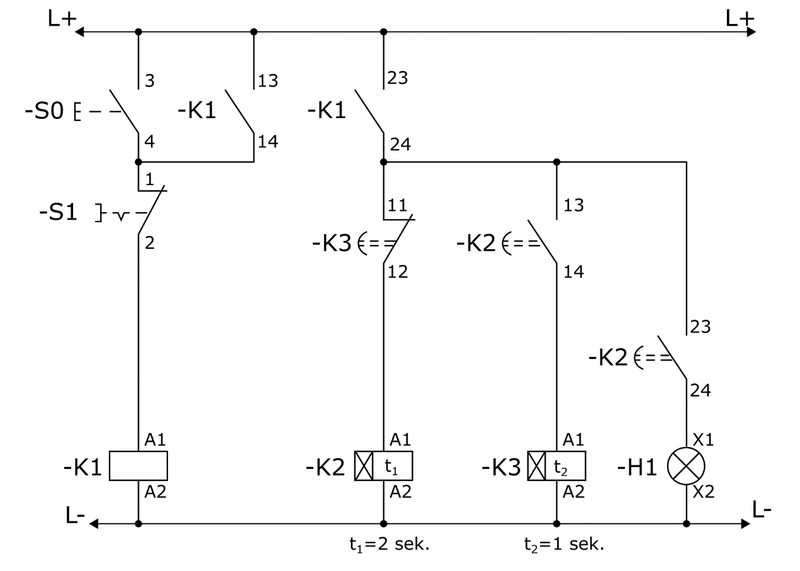

Którą z wymienionych korekt należy wprowadzić w układzie, aby sygnalizator H1 migał z częstotliwością 0,5 Hz i wypełnieniem 50%?

To jest właśnie ta poprawna odpowiedź! Odpowiednia zmiana ustawień czasu z 2 na 1 sekundę na przekaźniku czasowym -K2 powoduje, że układ zaczyna generować sygnał o częstotliwości 0,5 Hz i idealnym wypełnieniu 50%. Kluczowe jest tutaj zrozumienie, jak działają przekaźniki czasowe w typowym układzie migacza – jeden z nich ustala czas świecenia sygnalizatora, drugi – czas jego wygaszenia. Jeśli oba czasy są równe po 1 sekundzie, cykl trwa 2 sekundy: 1 sekunda sygnalizator świeci, 1 sekunda jest zgaszony. To właśnie klasyczne wypełnienie 50%, co jest bardzo często wymagane np. w sygnalizacji awaryjnej, ostrzegawczej czy różnych systemach sterowania przemysłowego. Praktyka pokazuje, że takie ustawienie czasów daje prosty, niezawodny i zrozumiały efekt, zgodny ze standardami branżowymi (np. PN-EN 60204-1). Warto pamiętać, że w codziennych sytuacjach techników najczęstszy błąd to ustawienie różnych czasów i uzyskanie nierównego wypełnienia – a wtedy układ nie spełnia wymagań norm i praktyki. Gdybyś chciał kiedyś zmodyfikować taki układ pod inne parametry, to zasada jest prosta: suma czasów to okres, a stosunek jednego czasu do okresu daje wypełnienie – bardzo uniwersalna i przydatna wiedza w automatyce!
