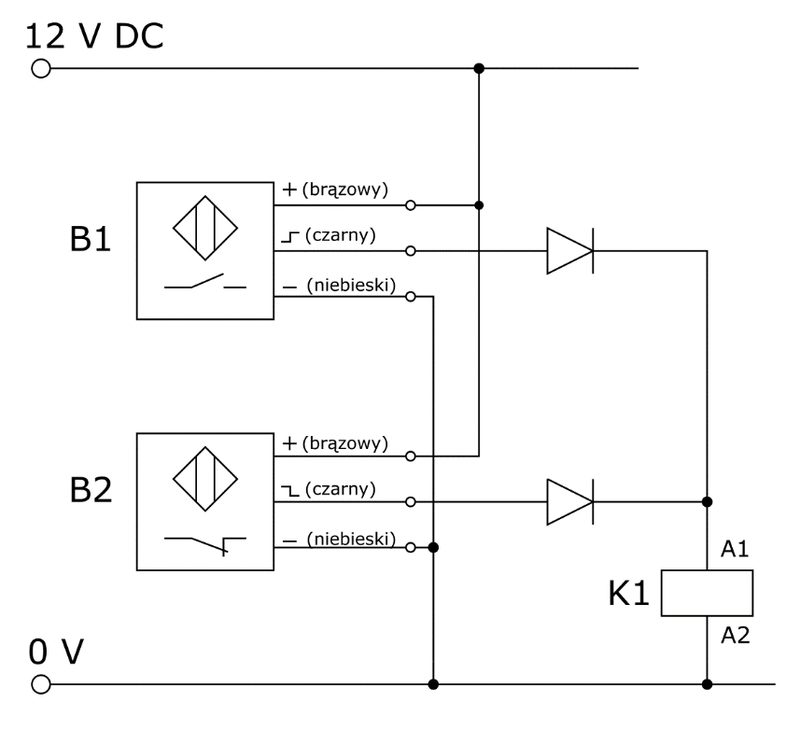

W instalacji sterowania na dwóch przeciwległych końcach przenośnika zastosowano czujniki optyczne z wyjściem PNP, które połączono zgodnie z przedstawionym schematem montażowym. Mimo obecności obiektów w strefie zadziałania obu czujników, na zaciskach A1-A2 cewki K1 brak jest napięcia. Świadczyć to może o

Właśnie taka odpowiedź pokazuje dobre zrozumienie działania czujników PNP oraz układów logicznych w automatyce. W tym układzie oba czujniki optyczne mają wyjścia typu PNP, czyli w stanie aktywnym podają napięcie dodatnie (tu 12 V DC) na czarny przewód. Skoro na cewce stycznika K1 (zaciski A1-A2) nie pojawia się napięcie, mimo że oba czujniki są wzbudzone przez obecność obiektu, łatwo dojść do wniosku, że któryś z czujników nie podaje prawidłowego sygnału. Na schemacie oba sygnały są połączone przez diody, co umożliwia równoległe sterowanie bez wzajemnego wpływu na siebie. Z praktyki wiem, że najczęściej zawodzi właśnie jeden z sensorów, a uszkodzony czujnik PNP nie podaje napięcia na wyjściu, co skutkuje brakiem sygnału na wejściu cewki. Zgodnie z dobrymi praktykami serwisowymi, w pierwszej kolejności sprawdza się napięcie na wyjściach sensorów oraz poprawność zasilania. Standardy branżowe, jak normy dotyczące bezpieczeństwa maszyn (np. PN-EN ISO 13849), jasno określają zasady redundancji i monitorowania czujników, właśnie po to, by szybko wykrywać takie awarie. Ten przypadek dobrze pokazuje, jak ważna jest umiejętność czytania schematów i logicznego myślenia przy diagnozowaniu usterek w prostych układach automatyki. Sam miałem już nie raz sytuację, gdzie podobny objaw wynikał z uszkodzenia jednego czujnika – zwłaszcza gdy urządzenie pracuje w trudnych warunkach (pył, wilgoć, drgania). Warto też pamiętać, że poprawne sprawdzenie czujników to podstawa, zanim zaczniemy szukać usterki dalej.
