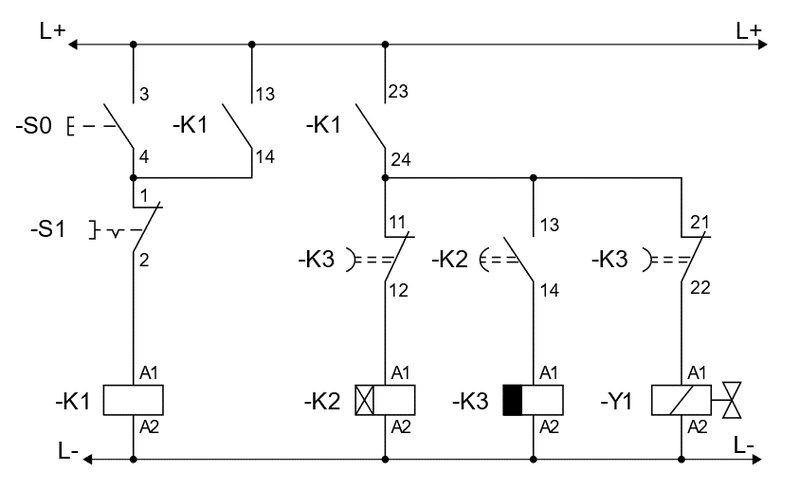

Układ sterowania po naciśnięciu przycisku S0 powinien cyklicznie włączać/wyłączać w odstępach 30 sekundowych cewkę elektrozaworu Y1. Jedną z możliwych przyczyn niewyłączenia się cewki Y1 po 30 sekundach od naciśnięcia przycisku S0 może być uszkodzenie

Prawidłowa odpowiedź to zestyku -K3:21-22. Dlaczego? Bo jeżeli cewka Y1 nie wyłącza się po zadanym czasie, to pierwsze, co powinno przyjść do głowy, to problem z drogą zasilania lub sterowaniem, która powinna rozłączyć obwód Y1 po cyklu. Zestyk -K3:21-22 pełni tu kluczową rolę – to właśnie on rozłącza (odcina) zasilanie cewki Y1 po upływie 30 sekund lub po zmianie stanu przekaźnika K3 zgodnie z logiką sterowania czasowego. Jeśli ten zestyk się sklei (np. z powodu zużycia lub zanieczyszczenia), Y1 zostaje cały czas pod napięciem, mimo że powinien się wyłączyć. Takie przypadki są bardzo częste w praktyce przemysłowej, szczególnie gdy styki pracują pod znacznymi obciążeniami lub w środowisku, gdzie występuje dużo pyłu czy wilgoci – wtedy przeglądy i testy manualne styków są wręcz obowiązkowe. Moim zdaniem warto też pamiętać o stosowaniu styczników z nadwymiarowanymi stykami, jeśli przewidujemy częste cykle przełączania. W literaturze i dokumentacji DTR urządzeń zawsze znajdziesz zalecenia dotyczące okresowej kontroli styków pod kątem mechanicznego zużycia lub ich ewentualnego sklejenia – to po prostu klasyka branżowa. Dobrą praktyką jest również oznaczanie w schemacie tych styków, które są krytyczne dla bezpieczeństwa pracy instalacji.
