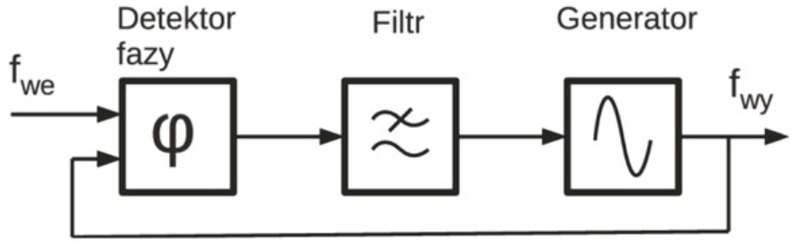

Schemat blokowy którego układu pokazano na rysunku?

Zgadza się, odpowiedź to "Pętla synchronizacji fazy PLL". Widok, który widzisz na rysunku, świetnie pokazuje, jak zwykle wygląda pętla PLL. W tej pętli mamy detektor fazy, filtr i generator. Detektor fazy porównuje sygnał wejściowy z sygnałem wyjściowym, a jego praca pomaga dostosować częstotliwość w generatorze, żeby obie fale były w syncie. Te pętle są bardzo popularne w telekomunikacji, na przykład w radiu czy telewizji, bo zapewniają stabilną częstotliwość i zmniejszają zakłócenia. Dodatkowo, dzięki filtrom, potrafią obniżyć jitter, co jest naprawdę ważne, gdy potrzebujemy dokładnego synchronizowania sygnałów. W elektronice pętle PLL to wręcz standard, jeśli chodzi o projekty wymagające synchronizacji, więc ich poprawne zastosowanie jest kluczowe dla funkcjonowania całego układu.
