ELM.05 · pytanie #18

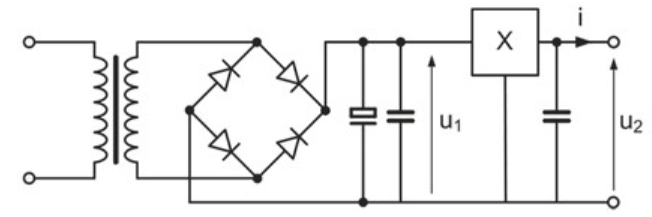

Na rysunku pokazano schemat ideowy zasilacza stabilizowanego, w którym uszkodzeniu uległ stabilizator napięcia zaznaczony symbolem X. Ze względu na uszkodzenie obudowy stabilizatora nie jest możliwa identyfikacja jego oznaczeń. Zgodnie z instrukcją serwisową zasilacza wartości zaznaczonych na rysunku napięć i prądów są następujące: U1 = 20 V, U2= 15 V, I = 1,8 A. W tabeli wymieniono listę dostępnych zamienników stabilizatora wraz z wartościami wybranych parametrów elektrycznych. Jako zamiennik należy użyć stabilizatora oznaczonego symbolem <br><br> <table><tr><th>Symbol</th><th>Maks. napięcie wejściowe</th><th>Napięcie wyjściowe</th><th>Maks. prąd wyjściowy</th><th>Typ obudowy</th></tr><tr><td>LM78M15</td><td>35 V</td><td>15 V</td><td>500 mA</td><td>TO-220</td></tr><tr><td>LM78S15</td><td>35 V</td><td>15 V</td><td>2 A</td><td>TO-220</td></tr><tr><td>LM7805</td><td>35 V</td><td>5 V</td><td>1 A</td><td>TO-220</td></tr><tr><td>LM79L15</td><td>-35 V</td><td>-15 V</td><td>100 mA</td><td>TO-92</td></tr></table>
