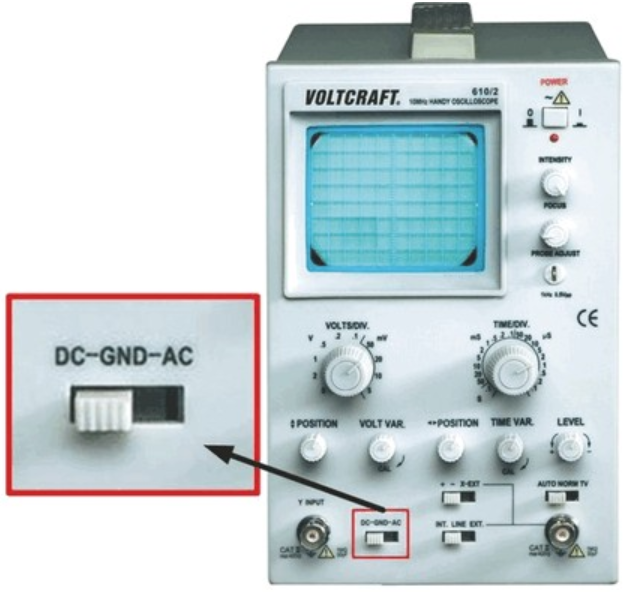

W celu obserwacji na ekranie oscyloskopu składowej zmiennej napięcia z pominięciem składowej stałej zaznaczony na rysunku przełącznik powinien być ustawiony w pozycji

Ustawienie przełącznika na "AC" to naprawdę istotna sprawa, jeśli chcesz dobrze zobaczyć, jak działa zmienne napięcie. Działa to tak, że filtruje składową stałą i zostawia tylko sygnał zmienny. Z mojego doświadczenia, oscyloskopy korzystające z tej opcji są super przydatne w diagnostyce w elektronice. Często musimy mieć jasny obraz sygnałów zmiennych, na przykład fal sinusoidalnych w obwodach prądu zmiennego. Moim zdaniem, to klucz do analizy sygnałów z generatorów funkcji czy sygnałów audio, bo oddzielając składową stałą od zmiennej, zyskujemy czysty widok na oscyloskopie. A dodatkowo, dzięki temu unikamy różnych zakłóceń związanych z przesunięciem poziomu napięcia, a to jest ważne dla dokładnych pomiarów w laboratoriach i przy różnych projektach inżynieryjnych.
