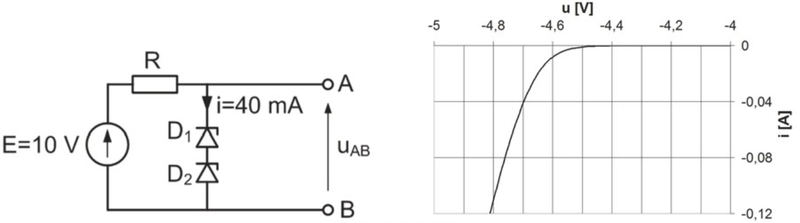

Na rysunkach pokazano schemat ideowy układu stabilizatora napięcia zawierającego dwie identyczne diody Zenera D1 i D2 oraz charakterystykę statyczną diod. Jaka jest wartość napięcia U_AB, jeżeli przez diody płynie prąd wsteczny o wartości 40 mA?

Poprawna odpowiedź to 9,4 V, co jest wynikiem analizy charakterystyki statycznej diod Zenera D1 i D2. Dla prądu wstecznego 40 mA, napięcie na każdej diodzie wynosi około 4,7 V. Ponieważ diody są połączone szeregowo, całkowite napięcie UAB jest sumą napięć na obu diodach, co daje 4,7 V + 4,7 V = 9,4 V. Dioda Zenera jest powszechnie stosowana w układach stabilizacji napięcia, gdzie utrzymuje stały poziom napięcia niezależnie od zmian obciążenia. Przykładem zastosowania diod Zenera może być zasilacz stabilizowany, w którym dioda Zenera chroni układ przed nadmiernym napięciem. Dlatego zrozumienie działania diod Zenera i umiejętność interpretacji ich charakterystyk jest kluczowe w projektowaniu i implementacji rozwiązań elektronicznych, które muszą zapewniać stabilność i bezpieczeństwo operacyjne.
