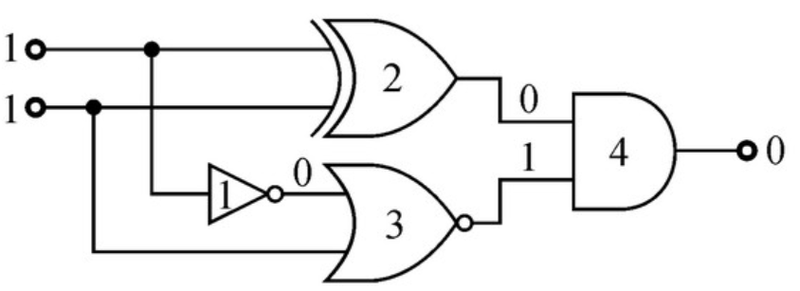

Na podstawie przedstawionych pomiarów stanów logicznych można stwierdzić, że uszkodzeniu uległa bramka oznaczona cyfrą

Bramka oznaczona cyfrą 3 jest uszkodzona, ponieważ jej wyjście nie zgadza się z oczekiwanym stanem logicznym dla bramki NOT. Bramka NOT powinna zwracać stan przeciwny do stanu wejścia, co oznacza, że jeśli na wejściu jest '1', na wyjściu powinno być '0', a jeśli na wejściu jest '0', na wyjściu powinno być '1'. W przypadku widocznych pomiarów stanu logicznego, jeśli zidentyfikowano, że wyjście bramki 3 nie spełnia tej reguły, można stwierdzić, że bramka ta jest uszkodzona. W praktyce, podczas diagnozy układów cyfrowych, korzysta się z narzędzi takich jak analizatory stanów logicznych, które pozwalają na dokładną obserwację stanów na wejściach i wyjściach bramek. Standardy branżowe, takie jak IEEE 914, podkreślają znaczenie poprawnego działania bramek logicznych w aplikacjach elektronicznych, gdyż ich uszkodzenie może prowadzić do błędnych wyników w obliczeniach cyfrowych. W przypadku układów złożonych, takich jak procesory czy systemy wbudowane, identyfikacja uszkodzeń jest kluczowa dla zapewnienia niezawodności systemu.
