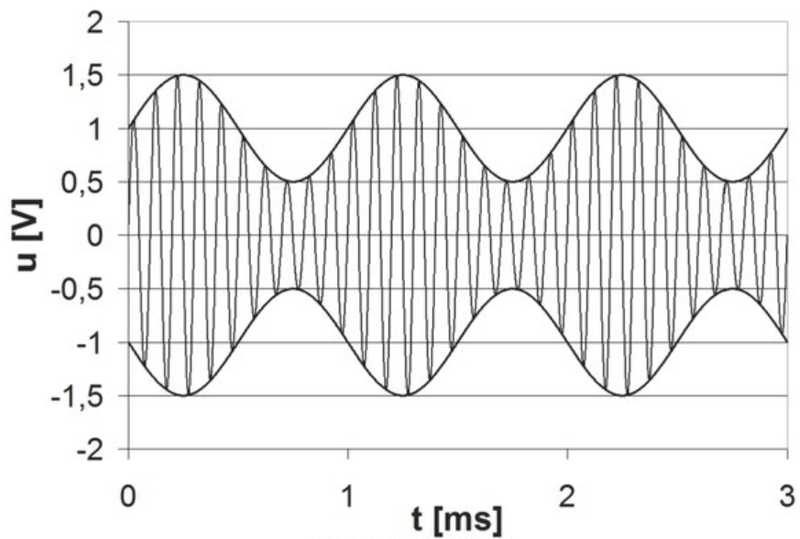

Na rysunku pokazano widok sygnału zmodulowanego amplitudowo, przy czym amplituda sygnału nośnego Un = 1 V. Wartość współczynnika głębokości modulacji wynosi

Współczynnik głębokości modulacji, oznaczany jako m, jest kluczowym parametrem w analizie sygnałów zmodulowanych amplitudowo. Jego wartość określa się jako stosunek amplitudy sygnału modulującego (Am) do amplitudy sygnału nośnego (An), wyrażony wzorem m = Am / An. W omawianym przypadku amplituda sygnału nośnego wynosi 1 V, a amplituda sygnału modulującego to 0,5 V. Po podstawieniu wartości do wzoru otrzymujemy m = 0,5 V / 1 V = 0,5, co odpowiada 1/2. Zrozumienie współczynnika głębokości modulacji jest istotne w kontekście projektowania i analizy systemów komunikacyjnych, gdzie odpowiednia głębokość modulacji wpływa na jakość i stabilność sygnału. Praktycznym zastosowaniem tej wiedzy może być optymalizacja parametrów transmisji w radiokomunikacji, co bezpośrednio wpływa na zasięg i klarowność sygnału. W standardach branżowych, takich jak ITU-R, zaleca się przestrzeganie określonych zakresów wartości m dla różnych typów modulacji, co podkreśla znaczenie tej koncepcji w zastosowaniach inżynieryjnych.
