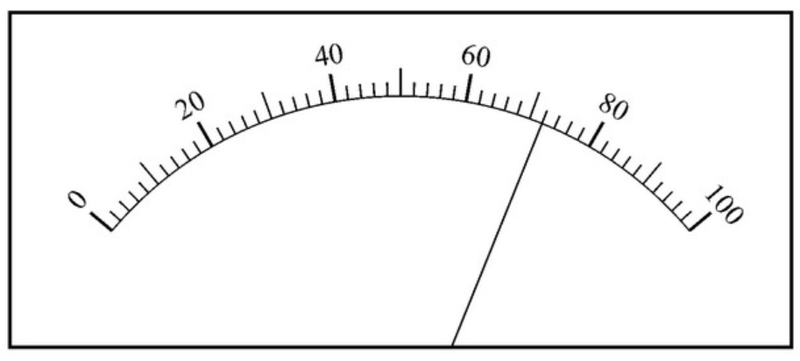

Podczas pomiaru mocy żarówki w obwodzie prądu stałego watomierzem analogowym o podziałce 100 działek, ustawionym na zakresie UN=100 V, IN=0,5 A, wskazówka wskazuje 72 działki. Ile wynosi wartość mierzonej mocy?

Wartość mierzonej mocy żarówki wynosi 36 W, co można obliczyć na podstawie wskazania watomierza. Każda działka na skali odpowiada 0,5 W, co oznacza, że 72 działki to 72 × 0,5 W = 36 W. Przy pomiarze za pomocą watomierza analogowego kluczowe jest zrozumienie, jak działają zakresy pomiarowe oraz jak interpretować wskazania. W przypadku ustawienia na zakres UN=100 V i IN=0,5 A, maksymalna moc, jaką możemy zmierzyć, wynosi 100 V × 0,5 A = 50 W. Wskazanie 72 działek sugeruje, że pomiar mocy jest w pełni zgodny z zasadami pomiarowymi. Umiejętność obliczania mocy z użyciem watomierzy jest istotna w praktyce inżynieryjnej, szczególnie w kontekście optymalizacji zużycia energii oraz oceny efektywności energetycznej urządzeń. W standardach branżowych, takich jak IEC 61010, podkreśla się znaczenie dokładnych pomiarów w laboratoriach oraz w warunkach przemysłowych, co przyczynia się do efektywnego zarządzania energią.
