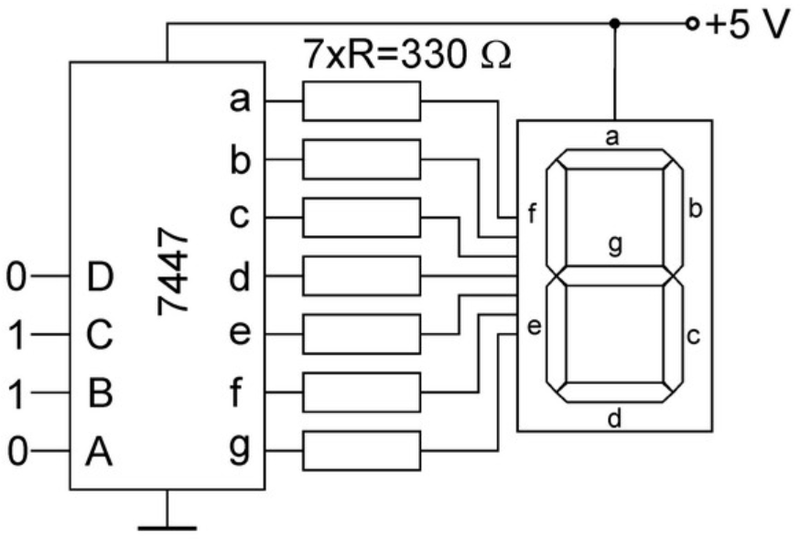

Zakładając, że bit D jest najbardziej znaczący, określ która cyfra pojawi się na wyświetlaczu siedmiosegmentowym?

Odpowiedź 6 jest poprawna, ponieważ wartość binarna 0110 odpowiada liczbie dziesiętnej 6. W systemie binarnym, każdy bit reprezentuje potęgę liczby 2, przy czym najbardziej znaczący bit (MSB) znajduje się po lewej stronie. W tej konkretnej sekwencji, odczytujemy wartość binarną jako: 0*2^3 + 1*2^2 + 1*2^1 + 0*2^0, co daje 0 + 4 + 2 + 0 = 6. Wyświetlacze siedmiosegmentowe, powszechnie stosowane w urządzeniach elektronicznych, takich jak zegary cyfrowe czy kalkulatory, wizualizują liczby poprzez zapalanie odpowiednich segmentów. W przypadku liczby 6, segmenty a, b, c, e, f oraz g muszą być aktywne. Zrozumienie konwersji z systemu binarnego na dziesiętny ma kluczowe znaczenie w programowaniu mikrokontrolerów oraz w projektowaniu układów cyfrowych, gdzie często zachodzi potrzeba przetwarzania danych w różnych systemach liczbowych. Dostosowanie wyświetlacza do konkretnego zastosowania, jak np. wyświetlanie wyników pomiarów, wymaga znajomości sposobu działania takich układów.
