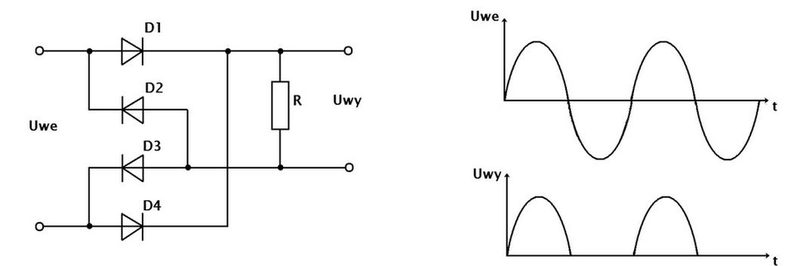

Na podstawie oscylogramów przedstawionych na rysunku można stwierdzić, że w badanym układzie prostowniczym

Poprawna odpowiedź wskazuje na przerwę w obwodzie D2, R, D4. Analizując oscylogramy, zauważamy, że napięcie wyjściowe Uwy wykazuje charakterystykę połówkowego prostowania, co oznacza, że tylko jedna para diod (D1 i D3) przewodzi prąd. W prawidłowym działaniu mostka Graetza, powinno występować pełno-okresowe prostowanie, co jest standardem w układach prostowniczych. Przerwa w obwodzie D2 i D4 skutkuje brakiem przewodzenia prądu przez te diody, co wyklucza możliwość pełno-okresowego prostowania. W praktyce, takie sytuacje mogą prowadzić do zmniejszenia efektywności zasilania w układach elektronicznych, a także do uszkodzeń komponentów, jeśli nie zostaną szybko zidentyfikowane. W kontekście standardów branżowych, należy pamiętać o regularnym monitorowaniu i diagnozowaniu układów prostowniczych, aby zapewnić ich niezawodne działanie oraz minimalizować ryzyko awarii.
