ELM.05 · pytanie #363

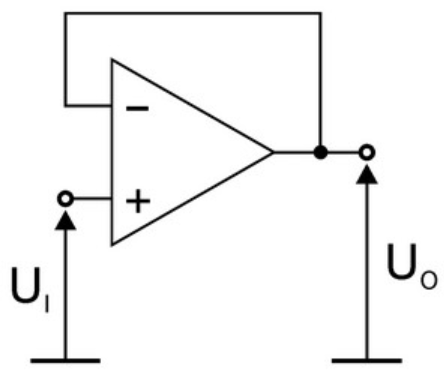

Na rysunku przedstawiony jest

- Awzmacniacz różnicowy.
- Bukład całkujący.
- Cwzmacniacz odwracający.
- Dwtórnik napięciowy.
Poprawna odpowiedź: D. wtórnik napięciowy.
Kliknij odpowiedź, którą uważasz za poprawną.
Wyjaśnienie
Wybór wtórnika napięciowego jako poprawnej odpowiedzi jest uzasadniony, ponieważ na przedstawionym rysunku widzimy typowe połączenie dla tego układu. Wtórnik napięciowy, znany również jako bufor, jest układem, który zapewnia izolację między źródłem sygnału a obciążeniem, jednocześnie utrzymując tę samą amplitudę sygnału na wyjściu. W praktyce jest on niezwykle użyteczny w aplikacjach, gdzie konieczne jest dopasowanie impedancji lub gdzie sygnał musi być wzmocniony bez zmiany jego poziomu napięcia. Wtórniki napięciowe są powszechnie stosowane w systemach audio, gdzie zapewniają stabilność sygnału, oraz w różnych aplikacjach pomiarowych, gdzie sygnał z czujników wymaga buforowania. Z uwagi na brak dodatkowych komponentów zewnętrznych, takich jak rezystory czy kondensatory, możemy stwierdzić, że jego funkcja ogranicza się do prostego przekazywania sygnału, co jest kluczowe dla wielu zastosowań w elektronice.
🤖 Wyjaśnienie generowane przez AI – weryfikuj w oficjalnych źródłach.
