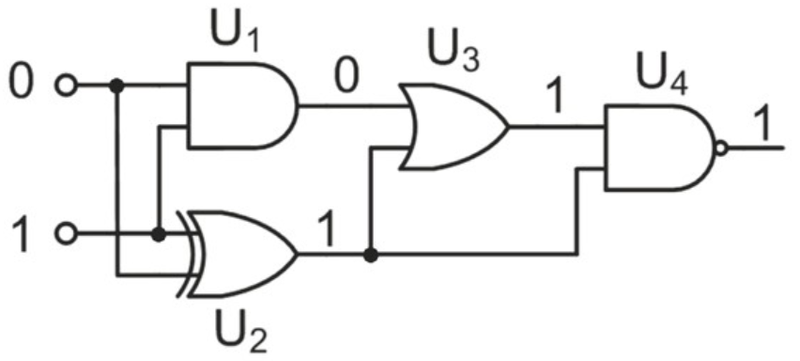

W układzie cyfrowym, którego schemat ideowy pokazano na rysunku przeprowadzono pomiary stanów logicznych na wyjściach poszczególnych bramek. Na podstawie tych wyników można stwierdzić, że uszkodzeniu uległ układ

Odpowiedź U4 jest poprawna, ponieważ analiza schematu pokazuje, że U4, będąca bramką AND, nie spełnia oczekiwań dotyczących stanu wyjścia. Na wejściach U4 powinniśmy mieć 0 oraz 1 (wyjścia U1 i U3), co zgodnie z zasadami działania bramki AND daje 0 na wyjściu. W praktyce, bramki AND są kluczowe w projektowaniu układów cyfrowych, gdyż ich poprawne działanie jest fundamentalne dla realizacji operacji logicznych w systemach, takich jak procesory czy układy FPGA. W przypadku, gdy bramka AND nie działa tak, jak powinna, może to prowadzić do błędów w całym układzie, co podkreśla znaczenie testowania i diagnostyki układów elektronicznych. Zgodnie z dobrą praktyką, każda bramka powinna być testowana indywidualnie, a wyniki pomiarów powinny być dokumentowane, aby identyfikować potencjalne problemy i zapewnić wysoką niezawodność systemów cyfrowych.
