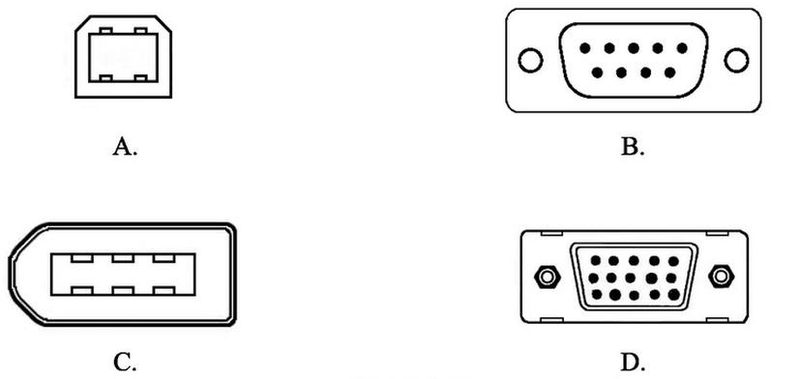

Który rysunek przedstawia złącze wykorzystywane w interfejsie RS232?

Rysunek B przedstawia złącze DB9, które jest powszechnie stosowane w interfejsie RS232, popularnym standardzie komunikacji szeregowej. Złącze to charakteryzuje się dziewięcioma pinami, które umożliwiają przesyłanie danych oraz sygnałów kontrolnych. Złącze DB9 jest wykorzystywane w wielu urządzeniach, takich jak komputery, modemy, drukarki i różnorodne urządzenia przemysłowe. Dzięki standardowi RS232, urządzenia mogą komunikować się za pomocą prostego interfejsu, co czyni go idealnym do zastosowań, gdzie niezbędna jest stabilna i niezawodna transmisja danych na krótkich dystansach. W branży inżynieryjnej i automatyce, RS232 jest często stosowane w systemach SCADA oraz w interfacingu urządzeń, co sprawia, że znajomość tego złącza jest kluczowa dla inżynierów i techników. Dodatkowo, standard ten pozwala na łatwe diagnozowanie problemów związanych z połączeniem, dzięki wyraźnie zdefiniowanym sygnałom kontrolnym, co zwiększa jego użyteczność w praktyce.
