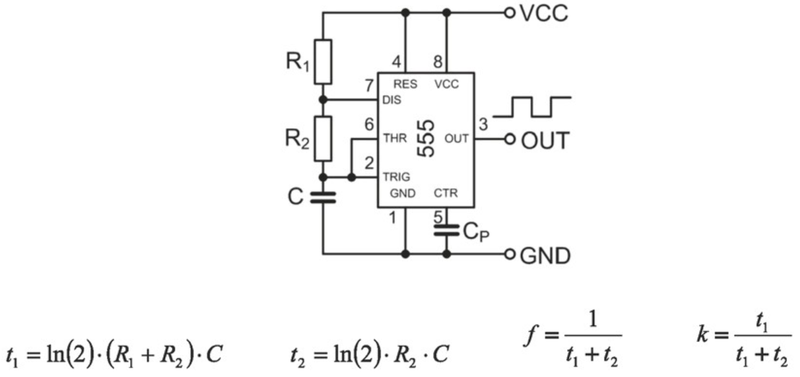

W celu zwiększenia częstotliwości sygnału wyjściowego, przy zachowaniu współczynnika wypełnienia, należy zmniejszyć wartość

Aby zrozumieć, dlaczego odpowiedź "kondensator C" jest poprawna, warto przypomnieć sobie podstawowe zasady działania układu 555 w konfiguracji astabilnej. W tym układzie, częstotliwość sygnału wyjściowego jest odwrotnie proporcjonalna do sumy czasów trwania stanów wysokiego i niskiego, które są zależne od wartości kondensatora C oraz rezystorów R1 i R2. Wzór na częstotliwość można zapisać jako f = 1/(t1 + t2), gdzie t1 = 0.693 * (R1 + R2) * C oraz t2 = 0.693 * R2 * C. Zmniejszenie wartości kondensatora C powoduje skrócenie zarówno t1, jak i t2, co w efekcie prowadzi do zwiększenia częstotliwości sygnału wyjściowego. W praktycznych zastosowaniach, takie podejście jest istotne, gdyż pozwala na dostosowanie parametrów układu do specyficznych wymagań aplikacji, jak generacja sygnałów PWM czy wydajnych oscylatorów. W przemyśle elektronicznym dobrze jest również stosować kondensatory o niskiej tolerancji, co pozwala na lepszą stabilność parametrów układu i dokładniejsze regulacje częstotliwości.
