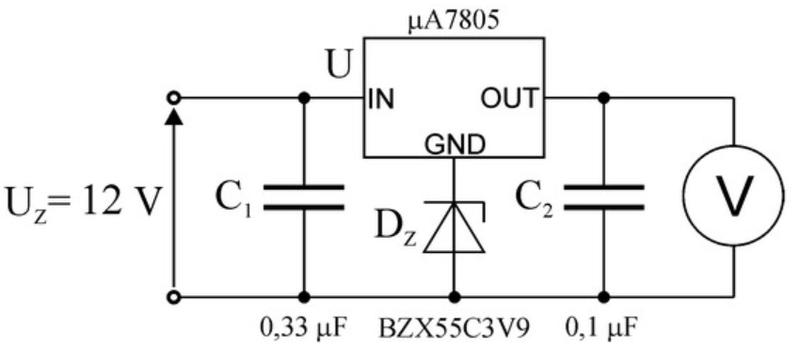

W przedstawionym na rysunku stabilizatorze wystąpiło zwarcie jednego z elementów. Wskaż, który podzespół uległ uszkodzeniu. Woltomierz prądu stałego wskazuje około 5 V.

Wybór diody Zenera (Dz) jako uszkodzonego elementu w stabilizatorze napięcia jest poprawny z kilku powodów. Diody Zenera są kluczowymi komponentami w regulacji napięcia, ponieważ stabilizują napięcie wyjściowe poprzez prowadzenie prądu, gdy napięcie przekracza ich wartość progową. W tym przypadku, gdy woltomierz wskazuje około 5 V, możemy przypuszczać, że stabilizator μA7805 działa prawidłowo, ponieważ jego standardowe napięcie wyjściowe wynosi właśnie 5 V. Jednakże, jeśli doszło do zwarcia, dioda Zenera mogła ulec uszkodzeniu, co mogło spowodować nieprawidłowe zachowanie w układzie. Przykładem zastosowania diody Zenera jest stabilizacja napięcia w obwodach zasilających, gdzie jej zastosowanie zabezpiecza wrażliwe komponenty przed skokami napięcia. W praktyce, zaleca się regularne testowanie i kontrolę diod Zenera w obwodach, aby zapobiegać ewentualnym uszkodzeniom oraz zapewnić ich prawidłowe funkcjonowanie. Dodatkowo, zrozumienie roli diod Zenera w układach elektronicznych jest niezbędne dla każdego inżyniera zajmującego się projektowaniem obwodów, co podkreśla znaczenie ich znajomości w branży.
