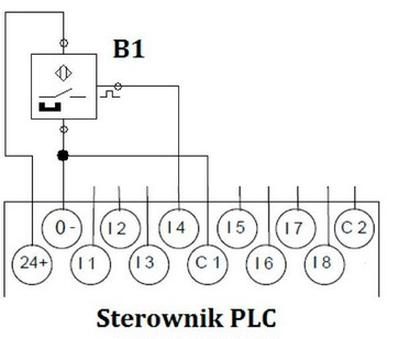

Który typ wyjścia czujnika jest podłączony do sterownika PLC na przedstawionym schemacie?

Odpowiedź PNP jest poprawna, ponieważ czujnik PNP działa na zasadzie podawania na wyjściu wysokiego poziomu napięcia, gdy jest aktywowany. W przedstawionym schemacie czujnik jest zasilany napięciem +24V, co jest charakterystyczne dla czujników PNP, które wykorzystują zasilanie dodatnie do aktywacji. W momencie, gdy czujnik wykryje obiekt lub spełni określone warunki, jego wyjście (połączone z wejściem sterownika PLC) przekazuje pełne napięcie, co umożliwia sygnalizację stanu aktywnego. Taki typ czujnika jest szeroko stosowany w automatyce przemysłowej, szczególnie w aplikacjach wymagających szybkiego reagowania na zmiany stanu. Przykładem zastosowania może być system detekcji obecności, w którym czujnik PNP informuje sterownik PLC o obecności obiektu w strefie wykrywania. Zgodnie z dobrymi praktykami, w instalacjach automatyki przemysłowej, ważne jest, aby przy doborze czujników brać pod uwagę ich typ oraz sposób podłączenia do systemów sterowania, co pozwala na optymalne działanie całego układu.
