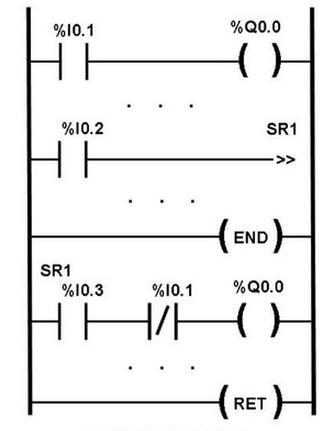

Która z podanych kombinacji zmiennych sygnałów wejściowych sterownika spowoduje stan wysoki na wyjściu %Q0.0?

Poprawna odpowiedź to %I0.1 = 0, %I0.2 = 1, %I0.3 = 1, ponieważ spełnia ona kluczowe warunki do uzyskania stanu wysokiego na wyjściu %Q0.0. Analizując schemat logiki drabinkowej, zauważamy, że sygnał %I0.2 musi być aktywny (wysoki), co powoduje załączenie cewki SR1. Następnie, aby cewka ta mogła zrealizować swoje zadanie, konieczne jest, aby sygnał %I0.3 również był aktywny, a %I0.1 musiał pozostać nieaktywny (niski). Tak skonfigurowane sygnały zapewniają przepływ energii przez odpowiednie bloki funkcyjne, co prowadzi do uzyskania stanu wysokiego na wyjściu. W praktyce, taka logika jest powszechnie stosowana w automatyce przemysłowej, gdzie stan wyjściowy urządzeń musi być precyzyjnie kontrolowany w zależności od wielu zmiennych wejściowych. Przykładowo, może to dotyczyć sytuacji, gdy czujniki sygnalizują obecność materiału, który powinien aktywować konkretne urządzenie, jak taśmy transportowe. Zrozumienie interakcji między tymi sygnałami jest kluczowe dla prawidłowego projektowania systemów automatyki, a także nawiązuje do dobrych praktyk inżynieryjnych, które zalecają jasne definiowanie warunków aktywacji dla każdego wyjścia.
